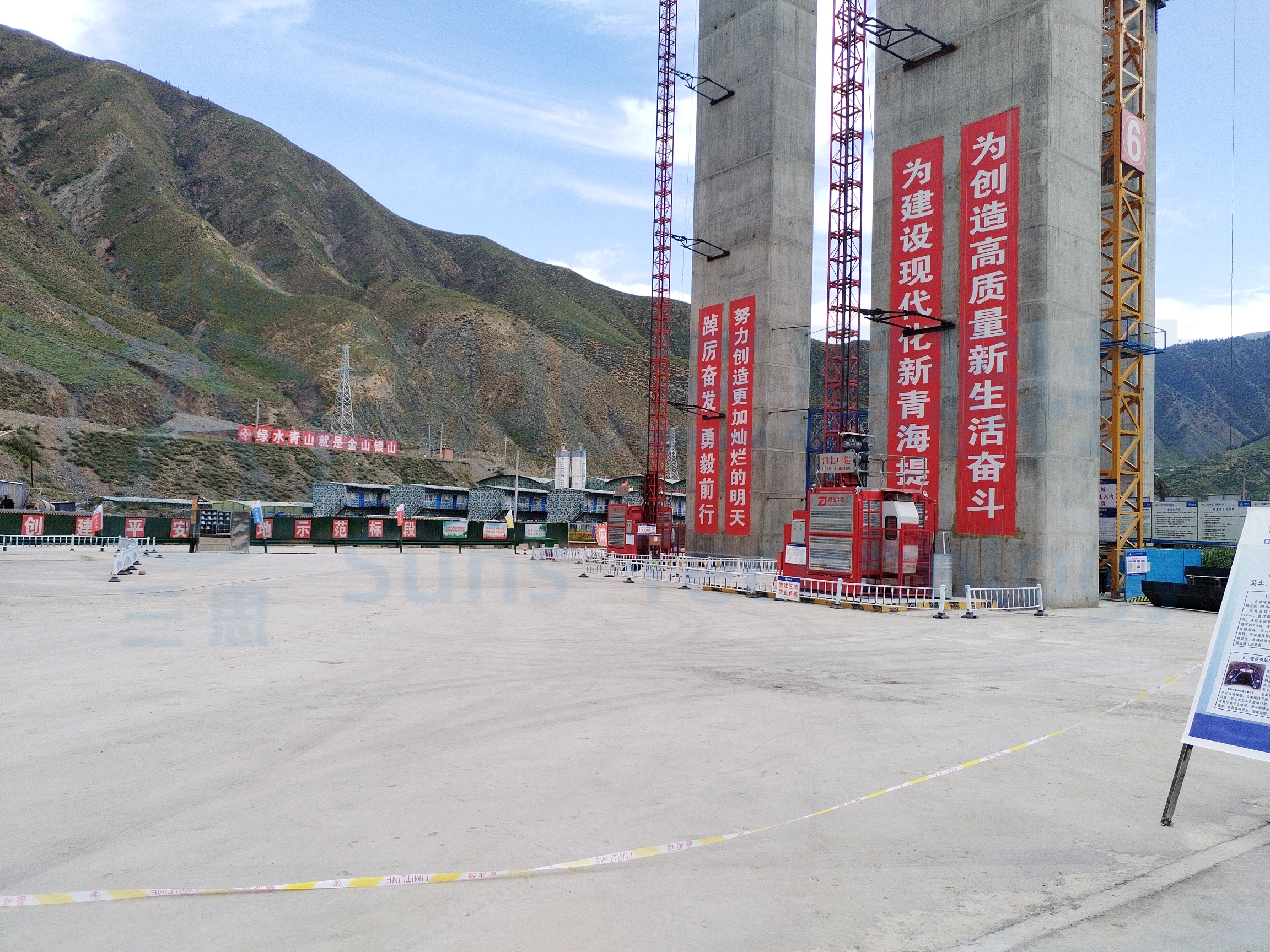

湖北三思科技本次參與的項目是國家高速公路網、青海省干線公路網的重要組成部分，也是青海省高速公路網絡“三縱、四橫、十聯線”中“縱一”重要路段。項目全長204.676公里，為雙向四車道設計，項目建成后，對貫徹實施西部大開發戰略，加強青海省內各區縣及與周邊各省區的經濟和社會聯系，促進沿線旅游資源開發，改善和保障民生等具有重要意義。

在本項目中，由湖北三思科技自主研發的SSL-CB型施工升降機安全監控管理系統為項目的安全建設保駕護航，經過安裝工程師的安裝與調試，項目已順利通過當?shù)刭|(zhì)監部門驗收，并投入運行。


PART 01 施工升降機安全監控系統介紹

本施工升降機安全監控系統由視頻監控系統和安全監控系統組成。

視頻監控系統監監控吊籠內部，監視記錄司機操作和吊籠內部人員活動情況。

安全監控系統監測升降機運行高度、速度，各限位狀態，載重量、操作者身份識別、操作指令等運行數據，以及根據檢測數據和狀態輸出控制信號，可以全方位監測、保護升降機的運行，防止安全事故的發生。

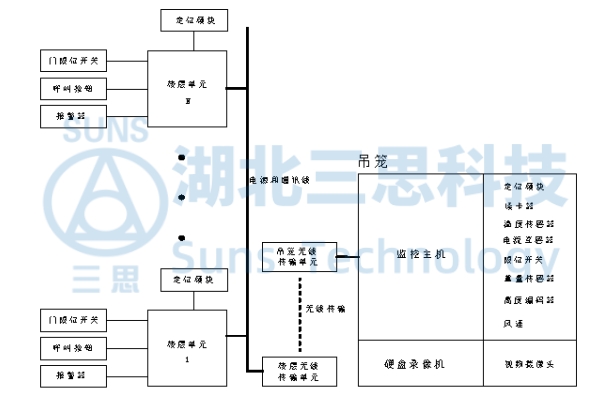

▲系統結構圖

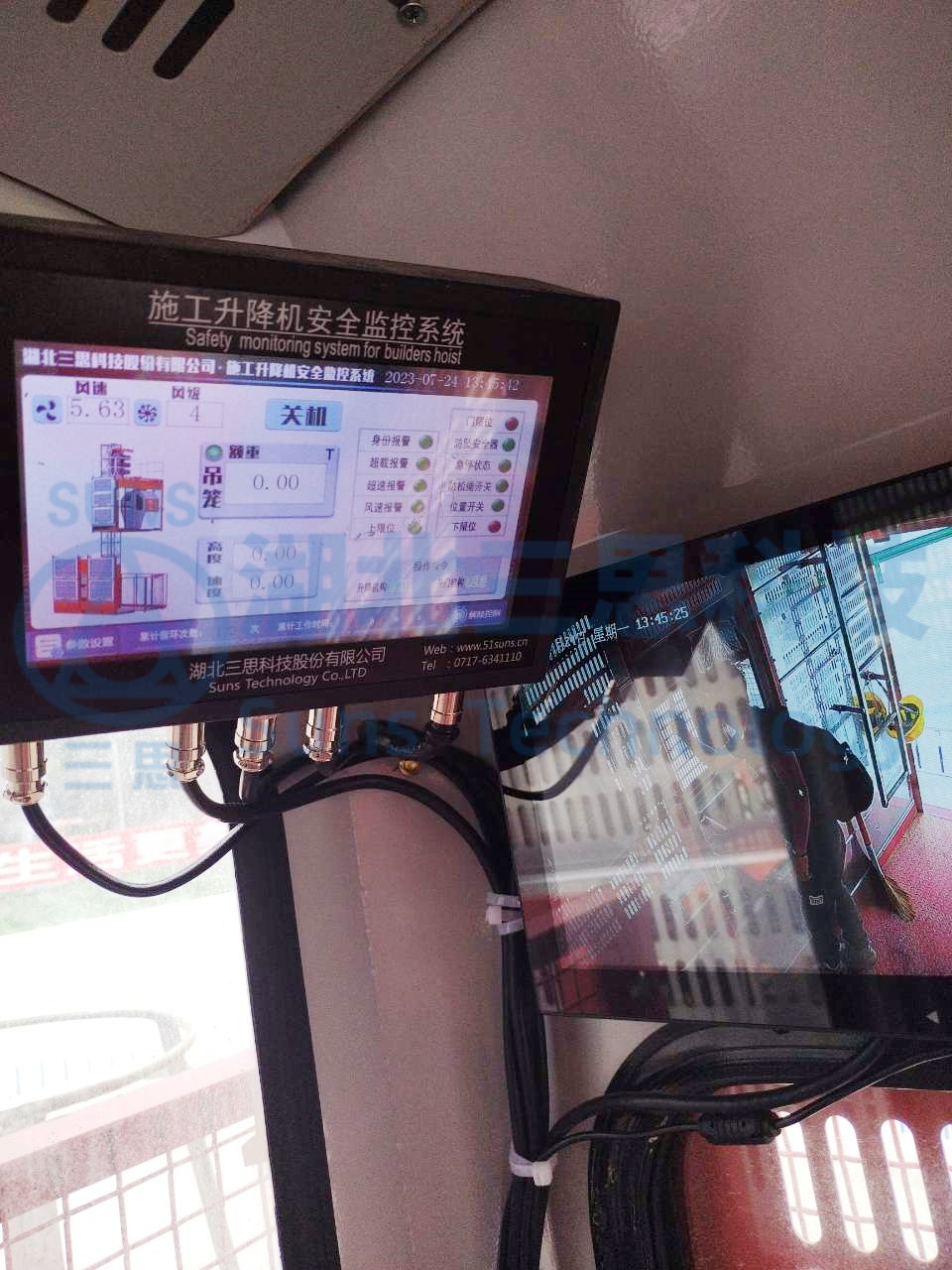

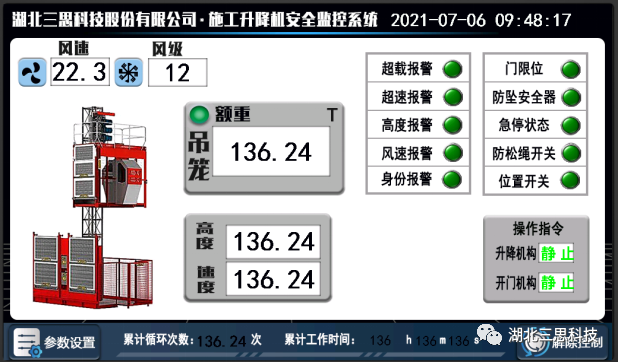

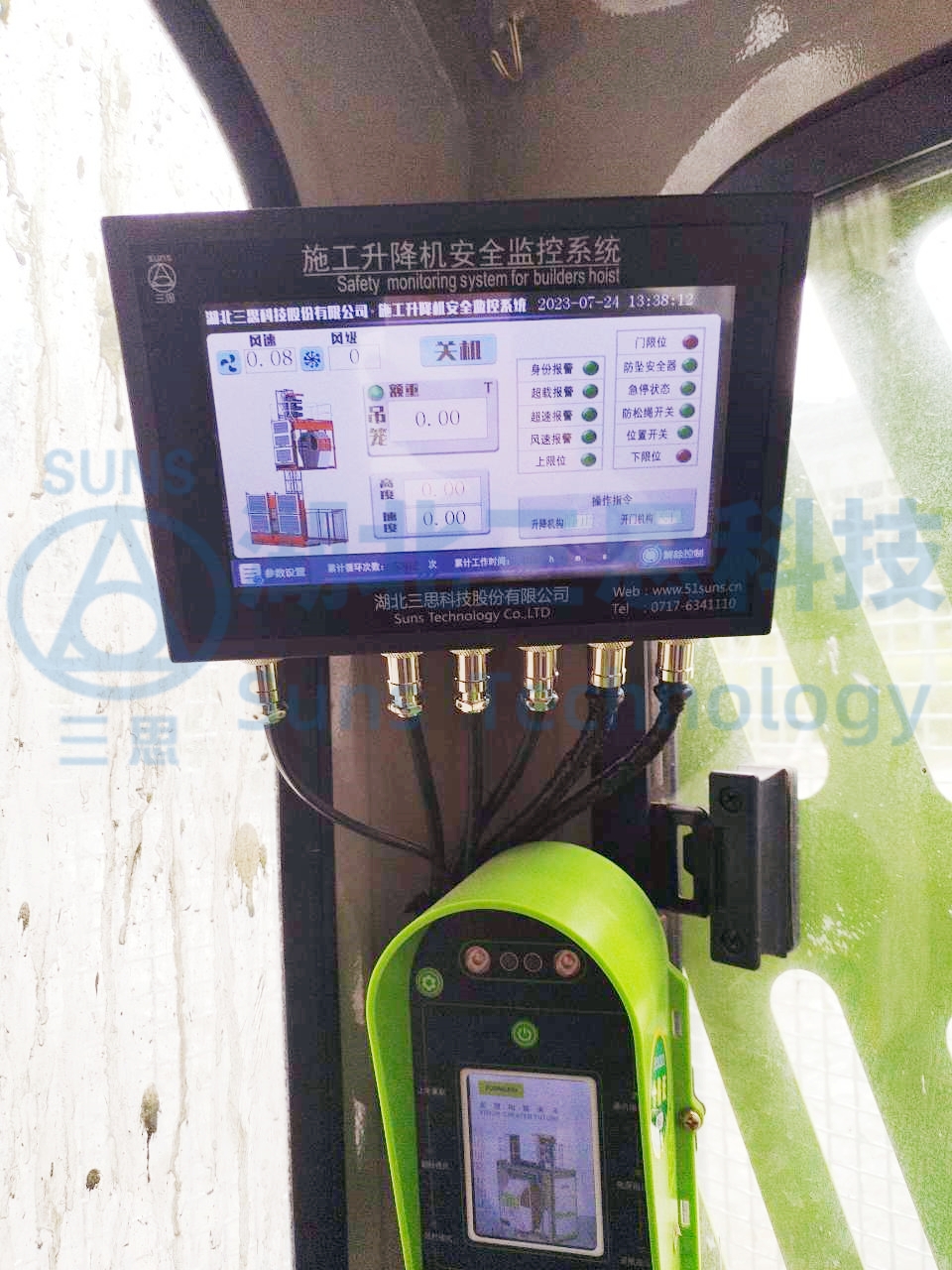

監控系統終端顯示器




采用工業高亮度彩色液晶顯示器，10寸超大顯示界面，支持實時記錄重量、高度、風速、限位等數據，并提供預警、報警信息，實現升降機的全方位保護。




本系統能夠?qū)崟r監測施工升降機的載重、人數、速度（防墜）、高度  限位、門鎖狀態、導軌架傾斜、軌道障礙物、籠內視頻監控、操作人員身份管理等安全信息，能對升降機的各種危險進行有效防護，并傳輸?shù)竭h(yuǎn)程的管理平臺，實現對建筑機械的遠程管理和控制。




升降機載重監測：系統通過重量傳感器進行吊廂載重數據的監測，當載重超過安全數值范圍后設備進行聲音提示報警；

門鎖狀態檢測：監測升降機門鎖狀態，分為前門與后門。如果升降機有任何一扇門未關閉，設備進行聲音提示報警；

高度監測：監測目前升降機所處的樓層位置與高度；

升降機沖頂監測：監測升降機沖頂狀態，當升降機使出安全高度或即將沖頂設備進行聲音提示與報警。

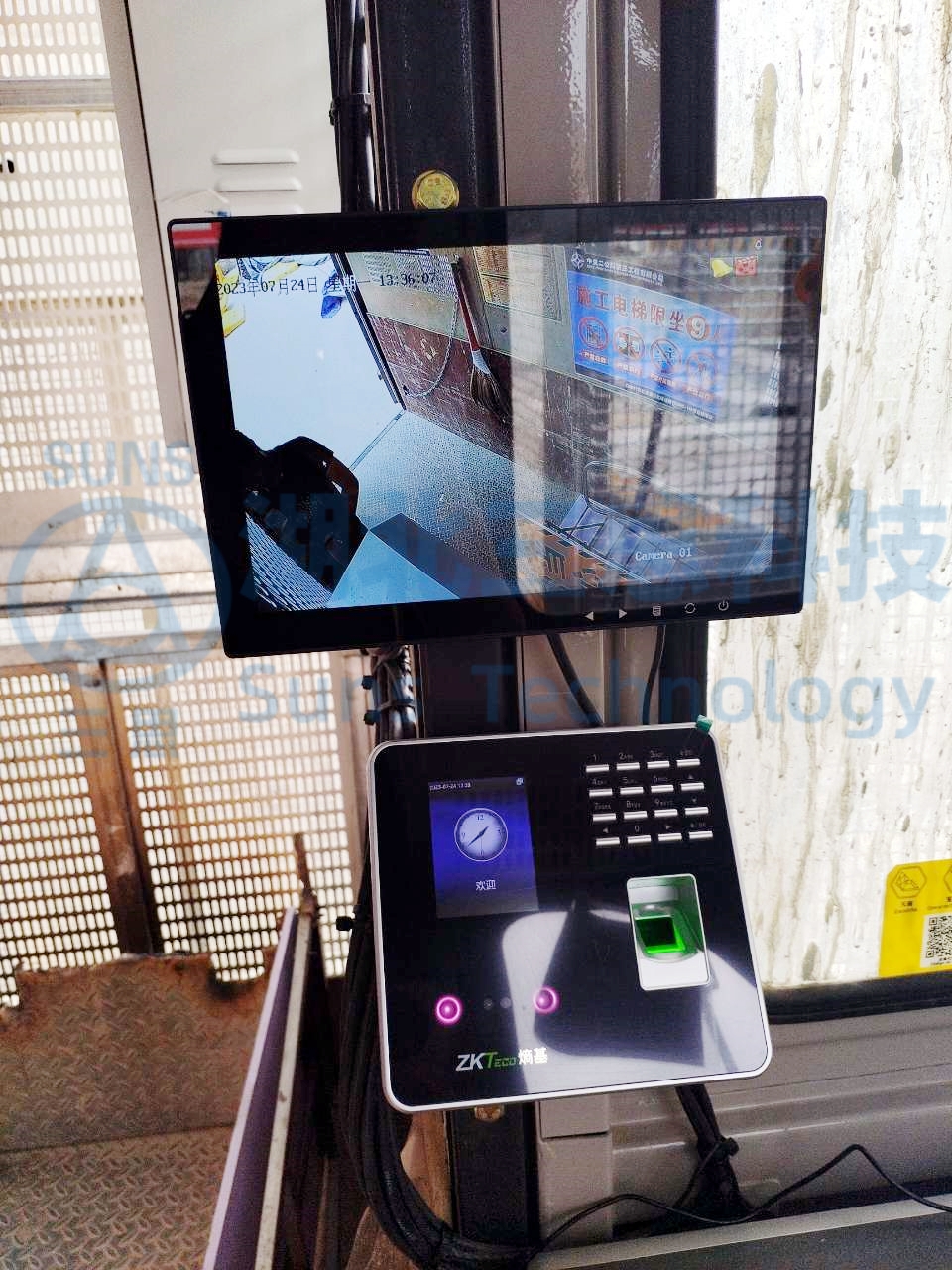

視頻監控系統終端顯示器

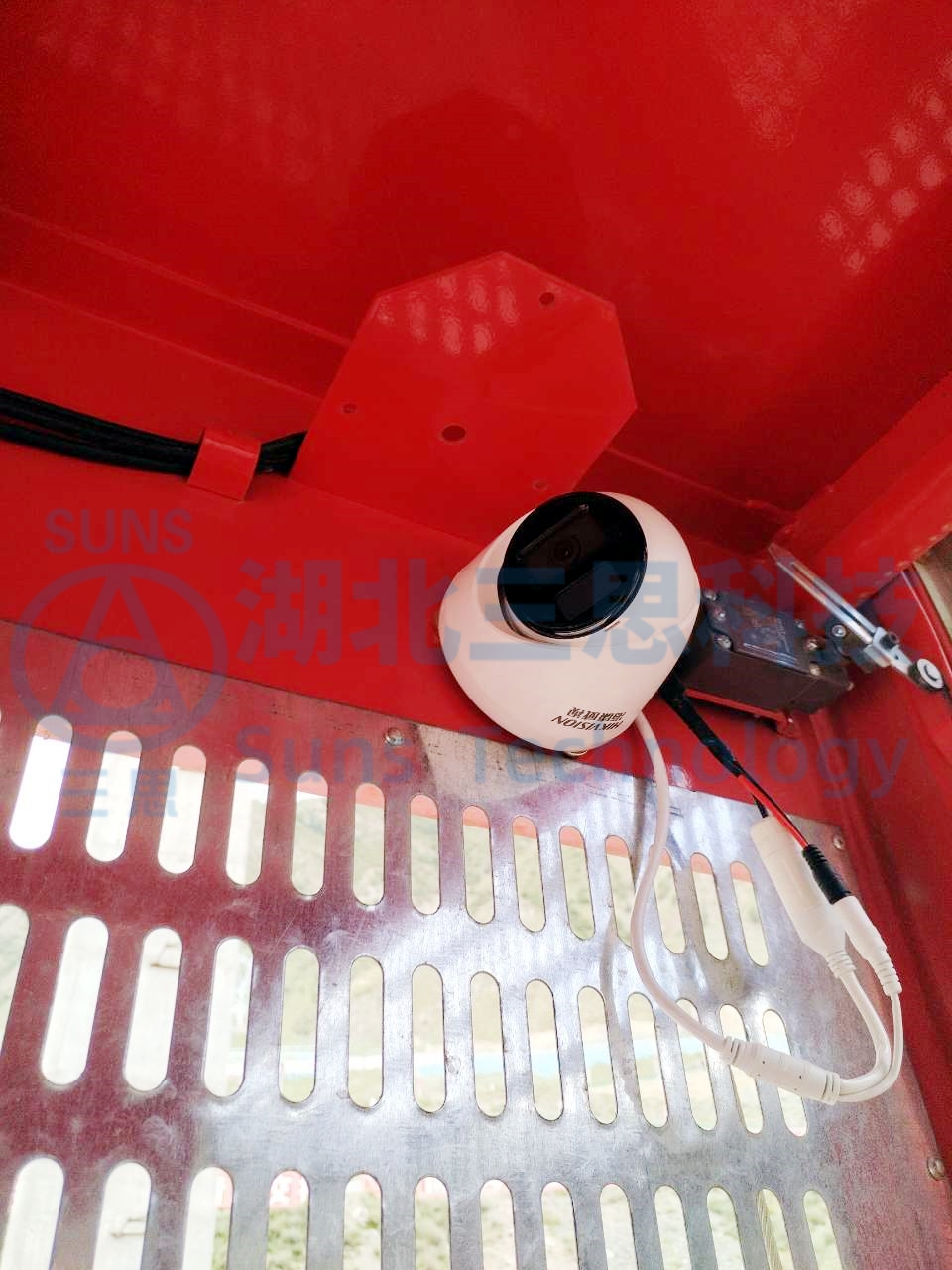

吊籠內放置一個半球高清攝像頭，硬盤錄像機和顯示器放置在司機室，通過視頻監控設備采集視頻信息，監視升降機各處運行情況。

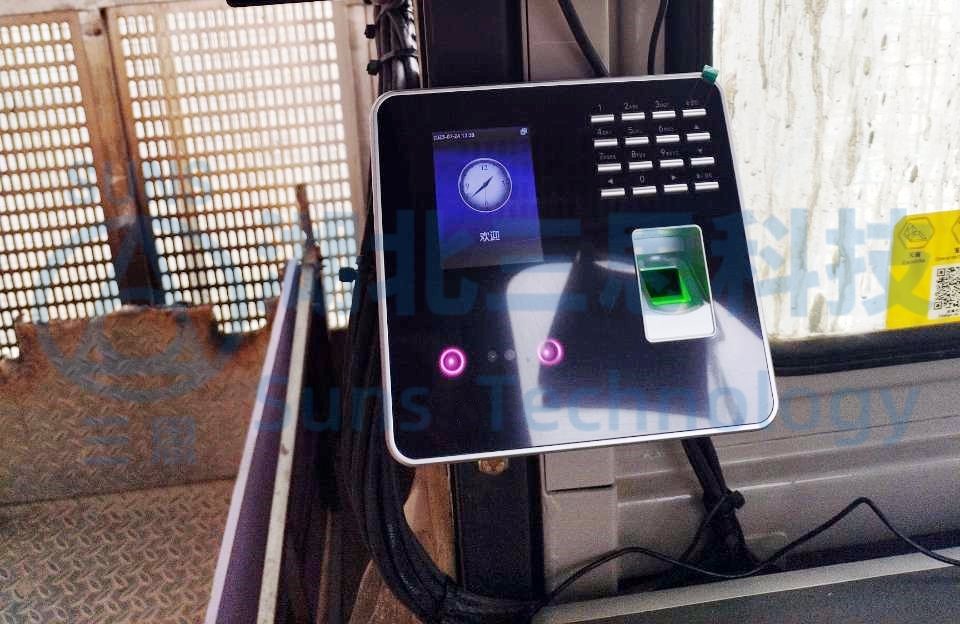

操作員身份識別功能

升降機終端可以采集升降機操作人員的指紋或?qū)Ｓ肐C卡信息，并能與監控平臺備案的數據對比，確定升降機操作人員的身份。

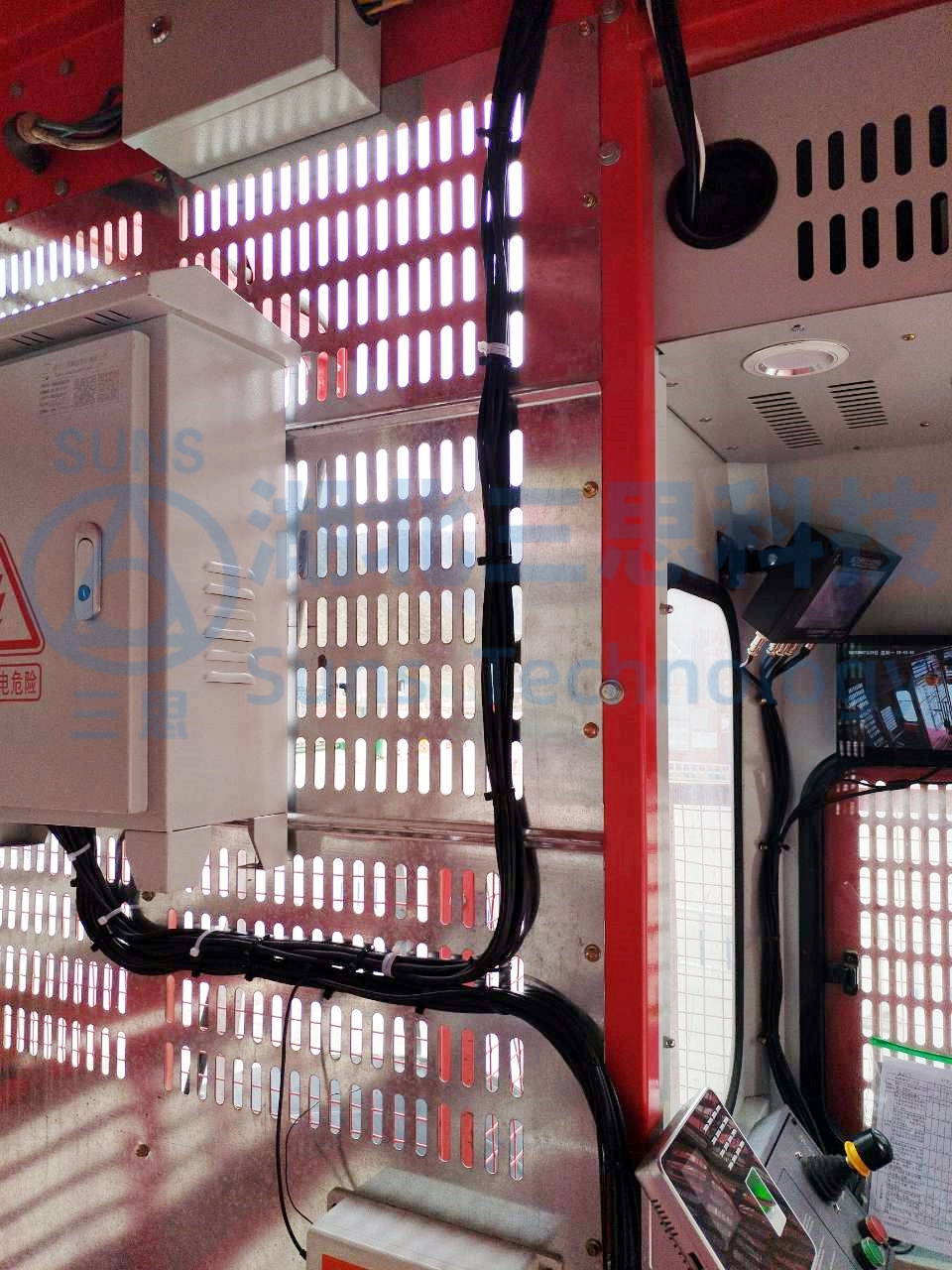

布線工藝及布線保護




布線前應核對走線芯數及走線穿線位置。線纜的布放應平直，不得產生扭曲、打圈等現象，不應受到外力的擠壓和損傷。線纜在布放前兩端應貼有標簽，以表明起始和終端位置，標簽書寫應清晰、正確。所有線纜使用應符合國標要求。視頻監控系統采用專用防水一體線；安全監控系統各傳感器采用屏蔽雙絞線，并將屏蔽層單端可靠接地以增強抗電磁干擾作用。

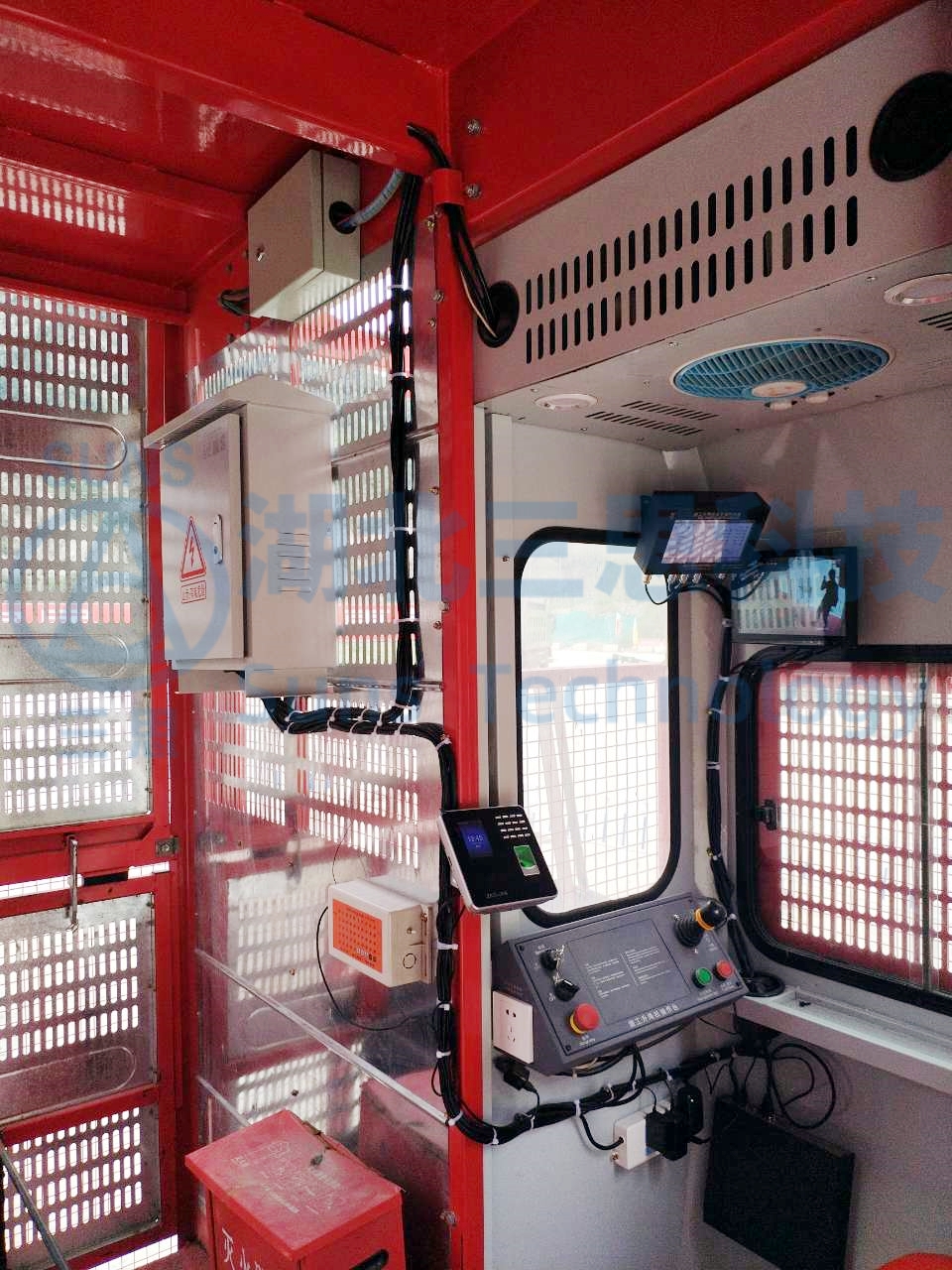

各類配套傳感器現場安裝實拍圖

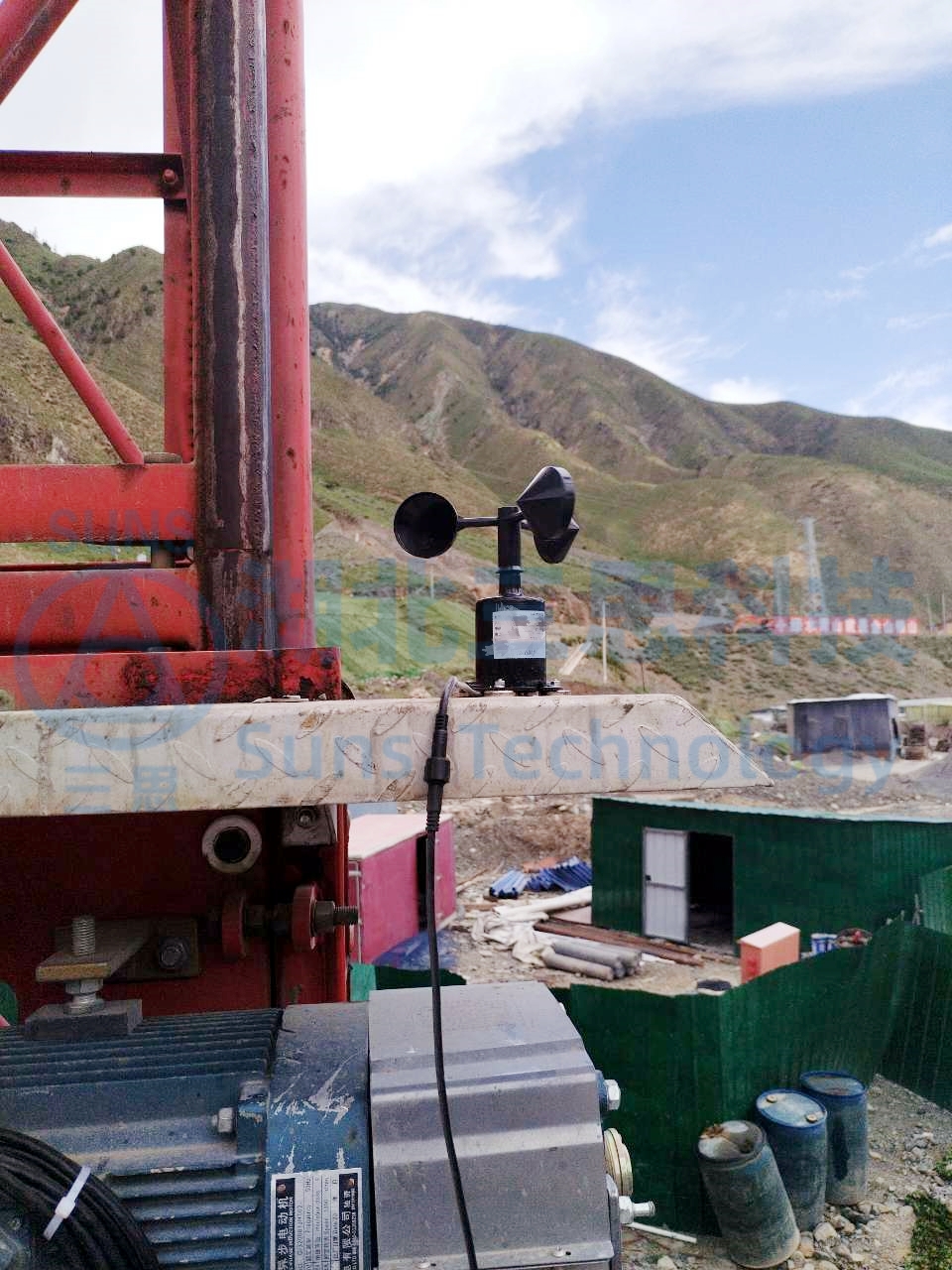

部分風速傳感器安裝實拍圖

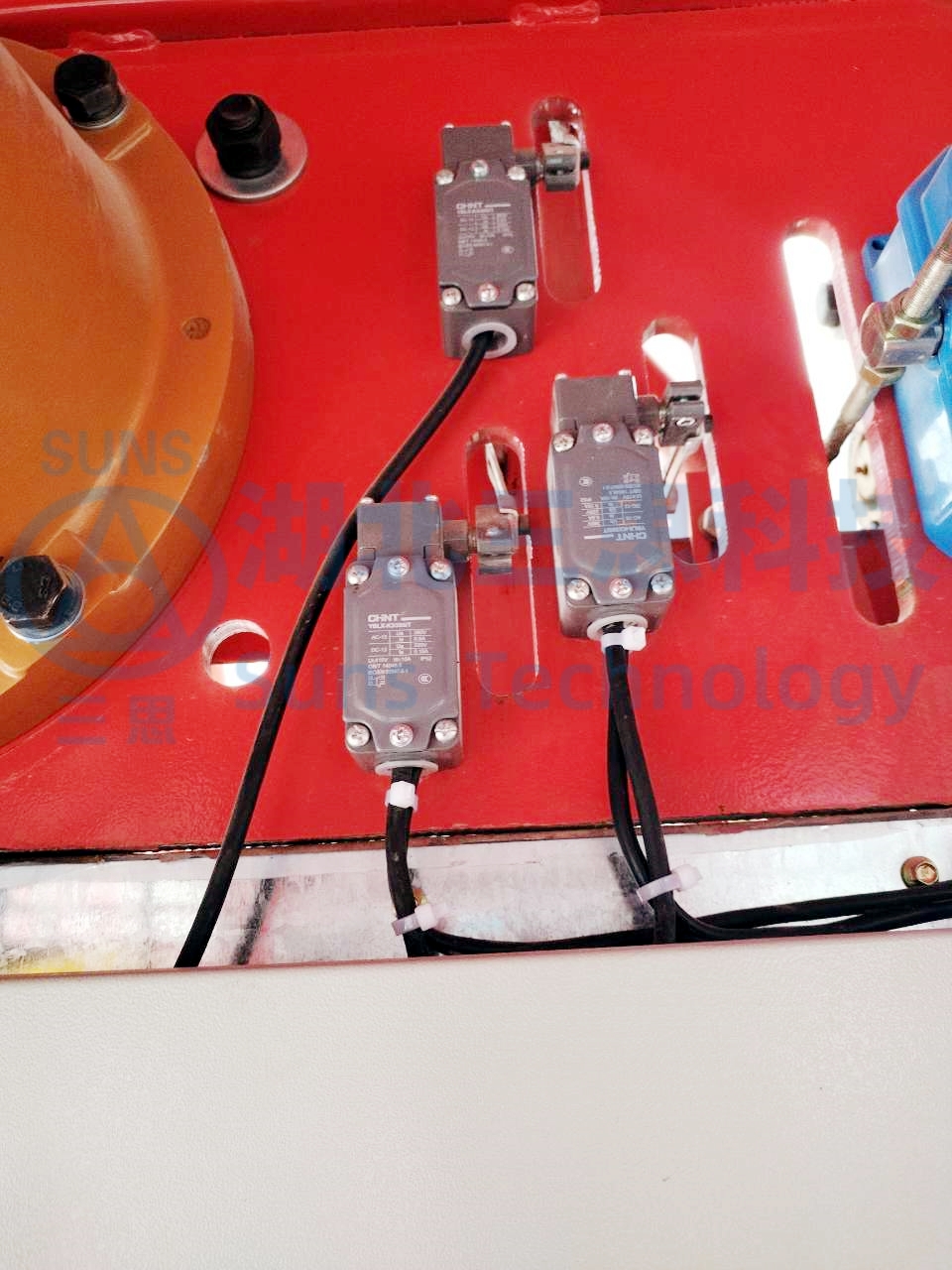

部分限位開關安裝實拍圖

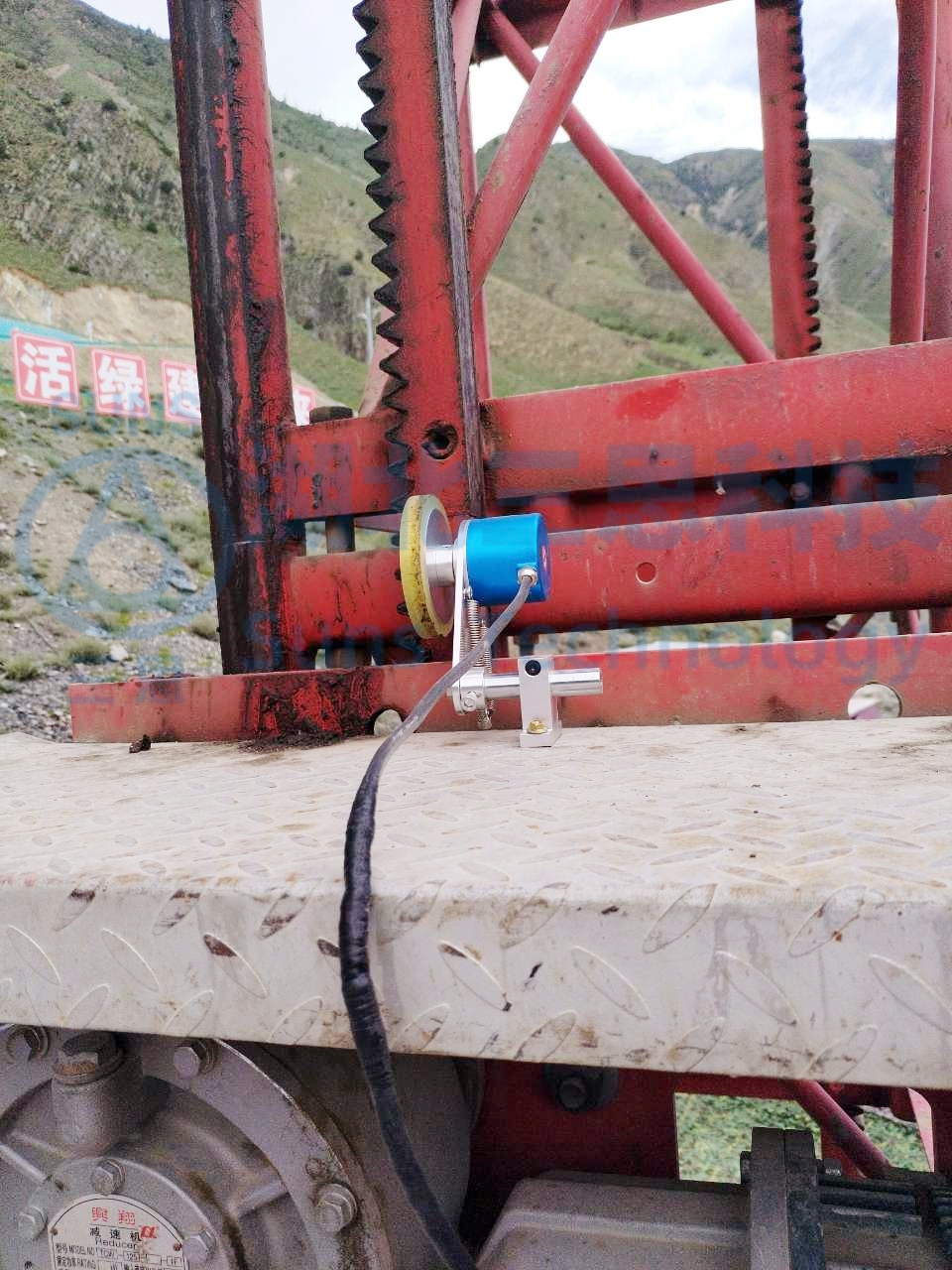

部分行程編碼器安裝實拍圖

該項目是青海省干線公路網和高速公路網的重要組成部分，安全建設也是整個項目中的重要節點，本次8套施工升降機安全監控系統的順利交付為項目創建平安工地示范標段打下基礎，下一步公司將繼續做好后續服務工作，為項目“安全工程”建設提供有力技術支撐。
