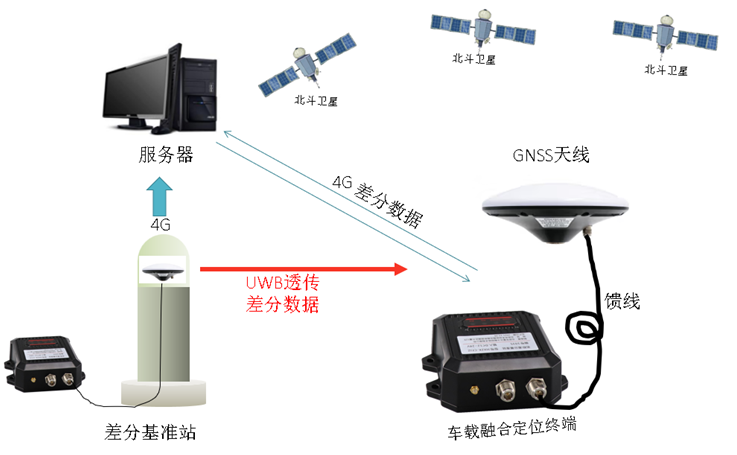

▲北斗融合定位系統網絡結構圖



1、產品特點及應用范圍

?高精度：測距精度最高可到 10 厘米，測距穩定，無累計誤差，使用過程中 不需要校準。
?工業級設計：產品采用工業級標準設計，支持 24 小時*365 天連續使用， 工作溫度可到-40℃~+80℃，測距穩定可靠，設備設計防護等級為 IP67，防水 防塵，使用于室內室外各種惡劣環境。
?超遠距離：選配定向天線支持 1 千米遠距離實時測距。

?豐富的數據接口：設置支持 RS485 或者網口，支持 MODBUS_RTU 協議， 網口支持 TCP/UDP/HTTP 協議也可以選配 4G 傳輸；

?寬電壓供電：支持 DC12-24V 寬電壓供電。

?安裝簡單：設備安裝簡單，上電即可使用，沒有復雜的安裝流程。

?低延時：設備最高支持 100HZ 刷新速率，支持1對1，多對多測距模式。



 可應用范圍：

可用于精密定位服務系統、礦山監測橋梁監測、地災監測、水利監測、水電監測、機械控制、車輛調度、船舶調度等領域。



2、實際運用場景

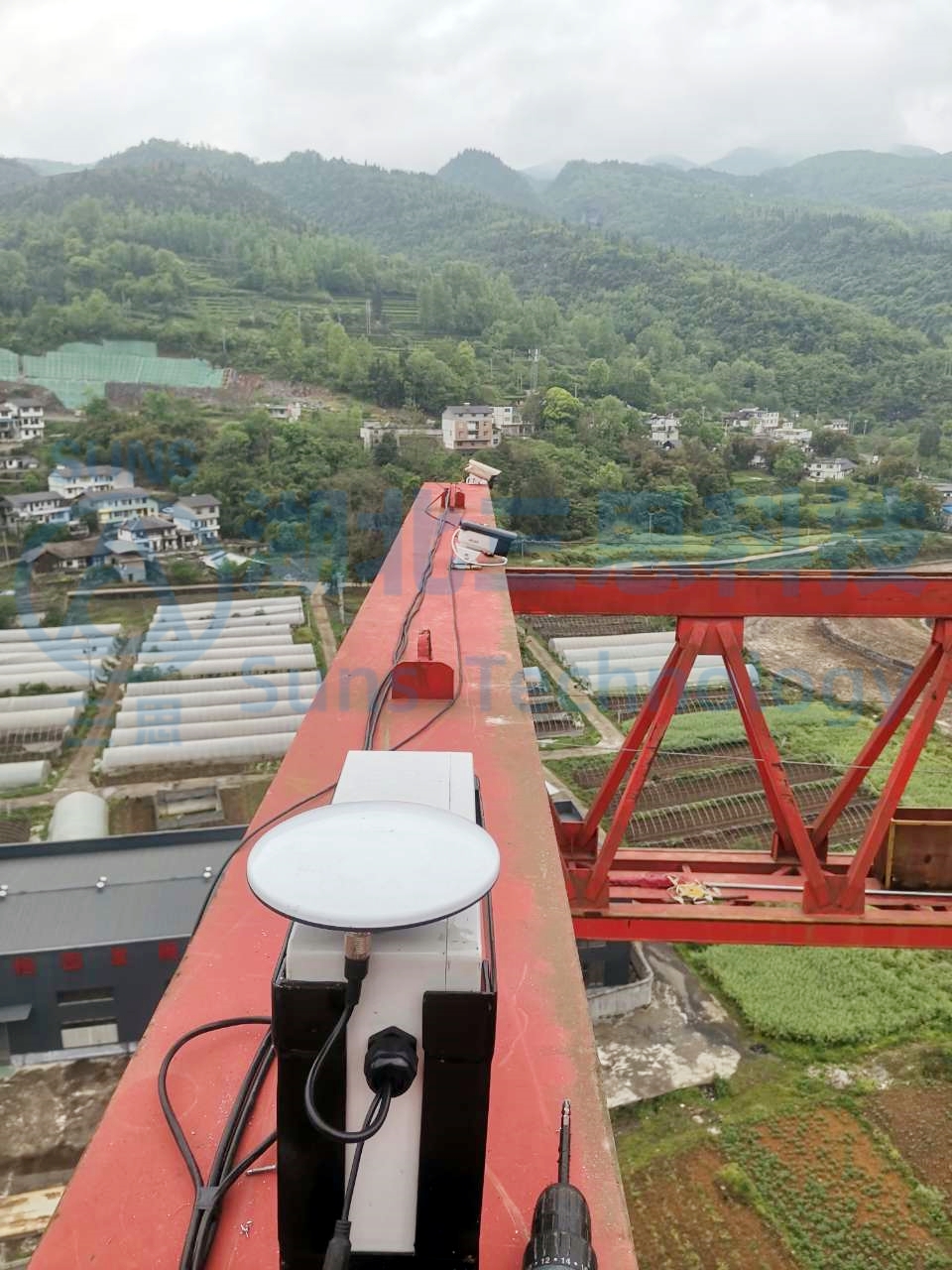

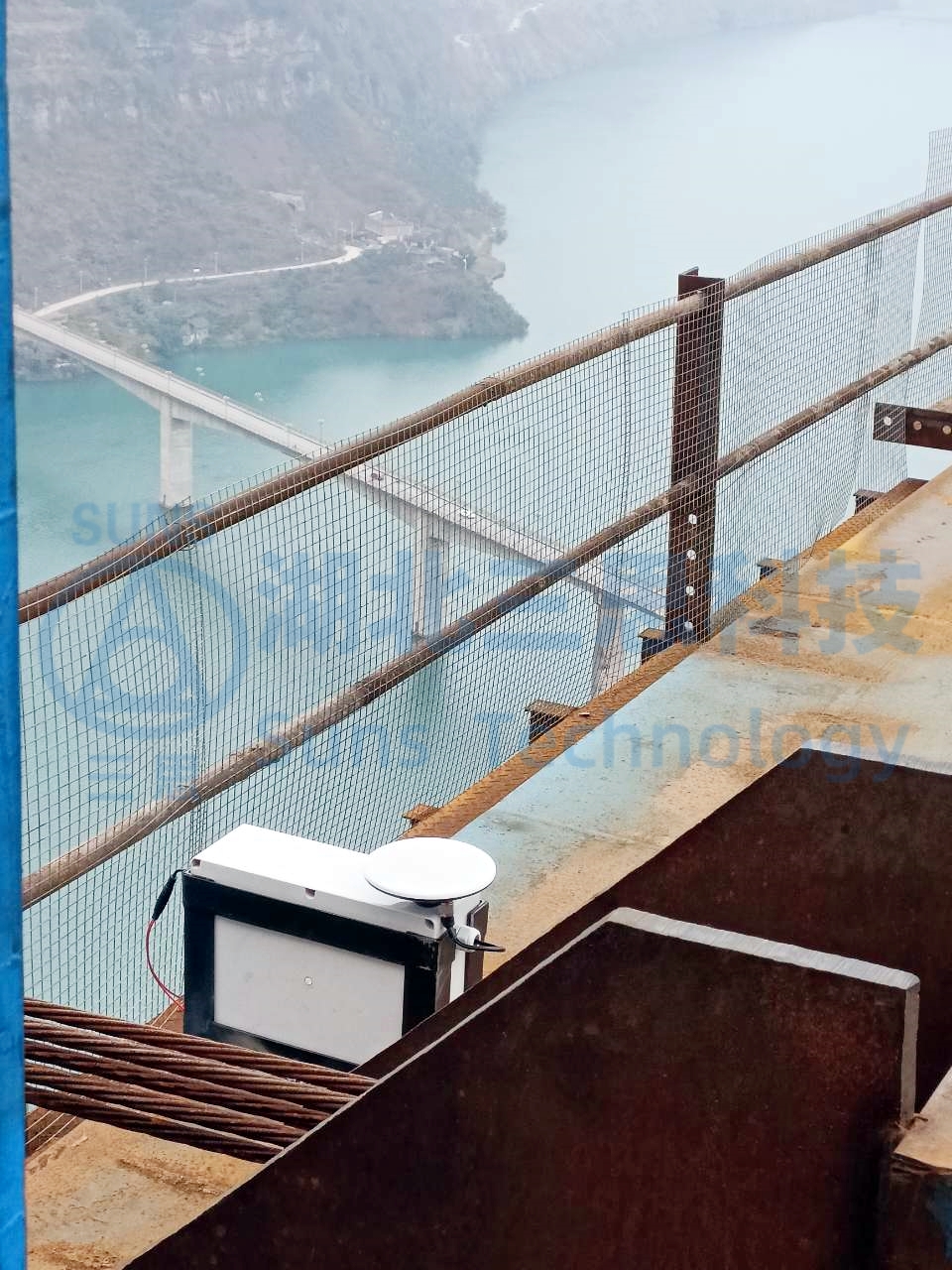

纜索吊安全監控系統塔偏位移監測

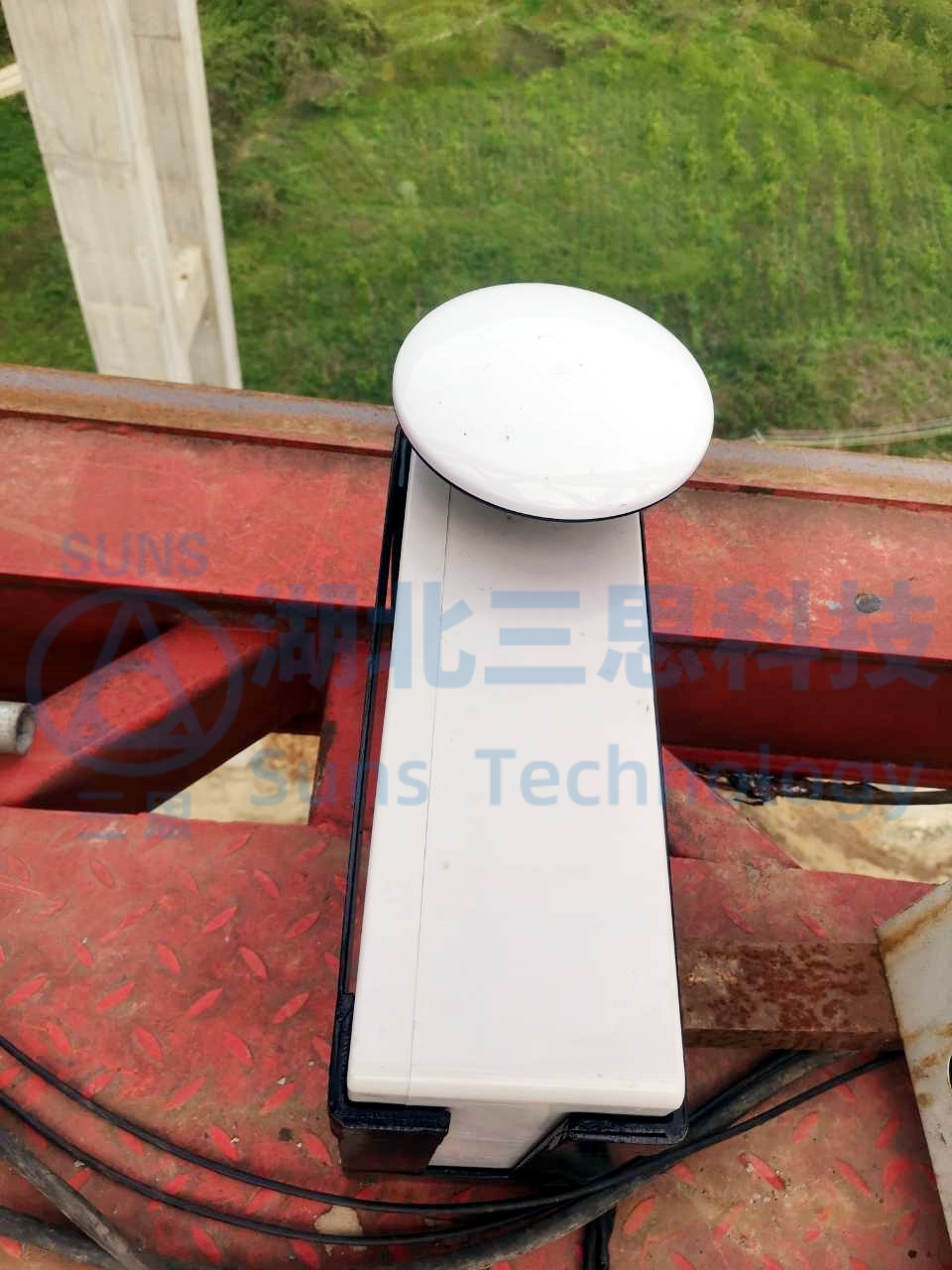

通過在塔頂安裝GNSS北斗定位基站來實現塔身偏移監測；通過安裝在集中控制室的定位主站接收到塔頂傳來的信號給PLC采集器，PLC系統計算出塔身偏移的位移數據并顯示在集中監控系統上。
