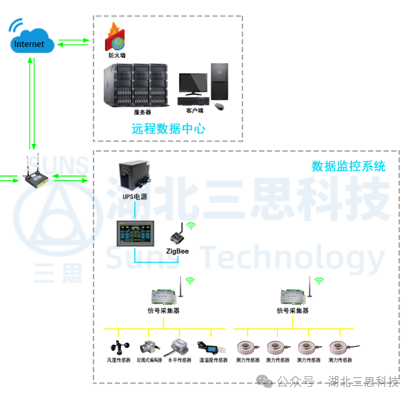

本掛籃施工安全監控系統由數據監控系統及遠程數據后臺系統組成,其總體方案如圖所示。
本系統帶有遠程數據后臺系統,管理人員可通過云平臺遠程查看施工現場情況,實時掌握施工進度及安全狀況,根據監控數據進行科學決策,合理調度資源,避免因人為因素導致的安全問題。同時,遠程監控也有助于提高應急處置效率,對突發狀況做出快速反應。

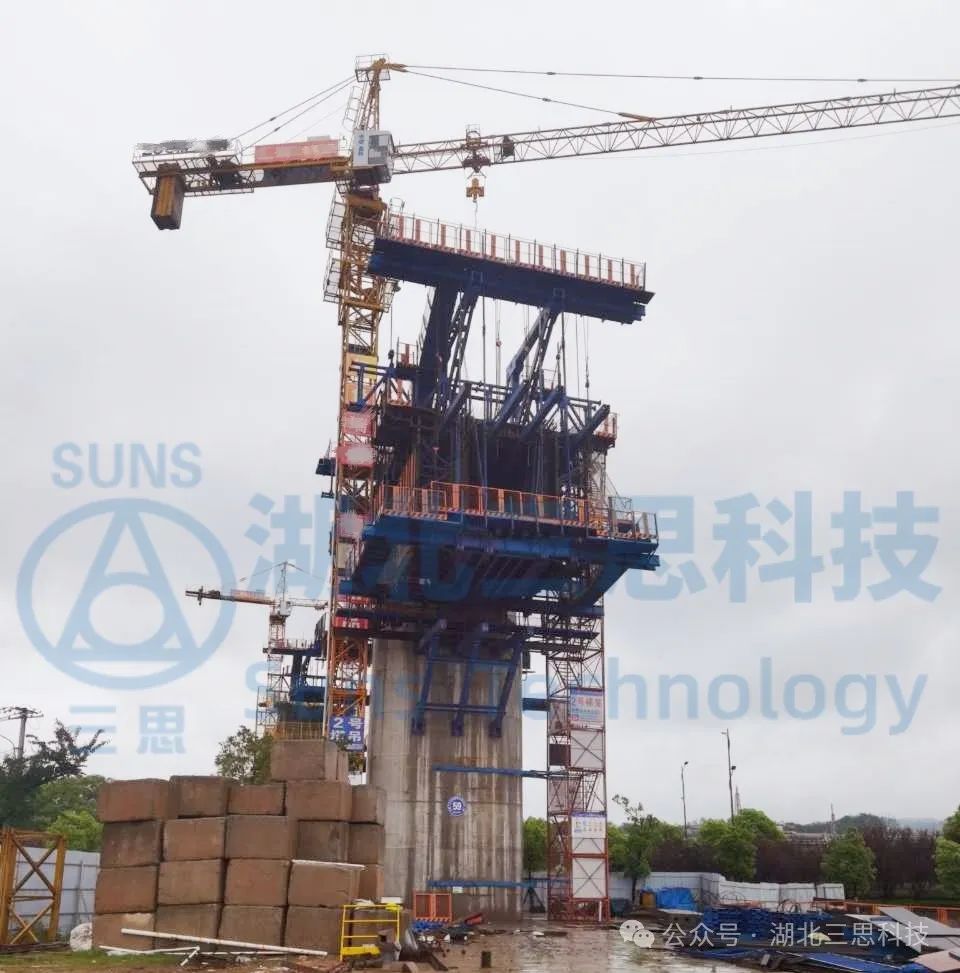

現場實拍圖及功能介紹
數據監控系統主要是施工期間對掛籃錨固力、錨桿拉力、掛籃主構架整體水平垂直度、掛籃移動時油缸的壓力和前移量、澆筑混凝土溫濕度、環境溫濕度及風速等進行在線監測。當所監測的數據達到預警或者報警值時,發出聲光預警和報警信號,同時控制相應機構停止作業,保證現場作業的安全。

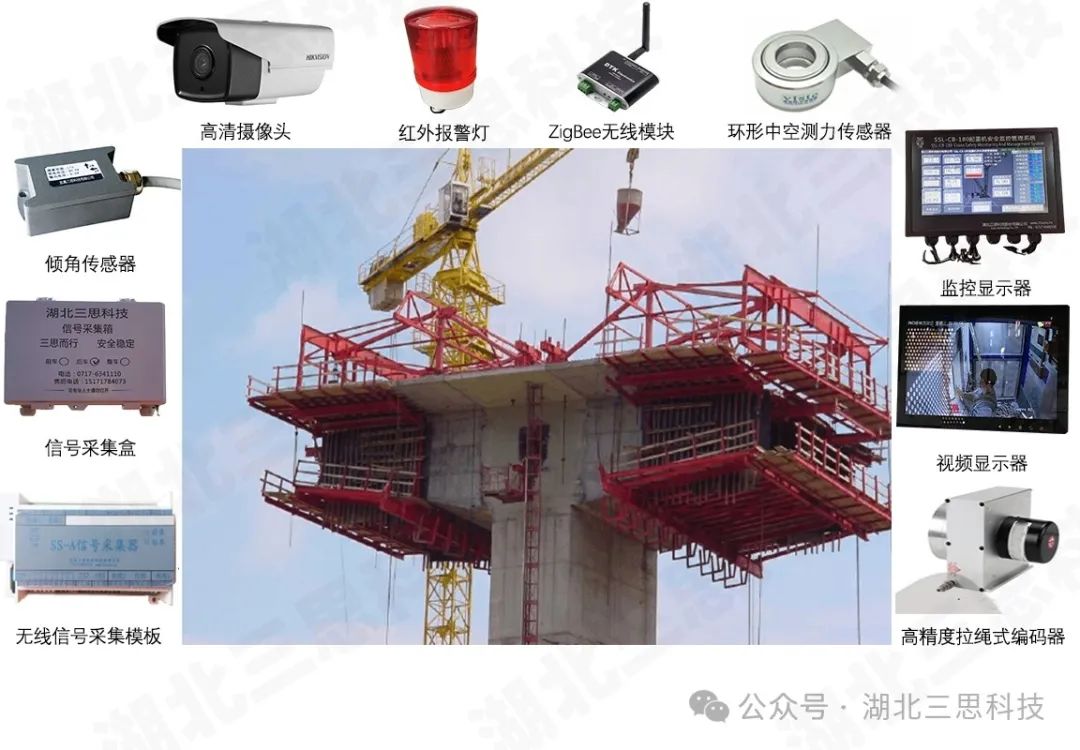

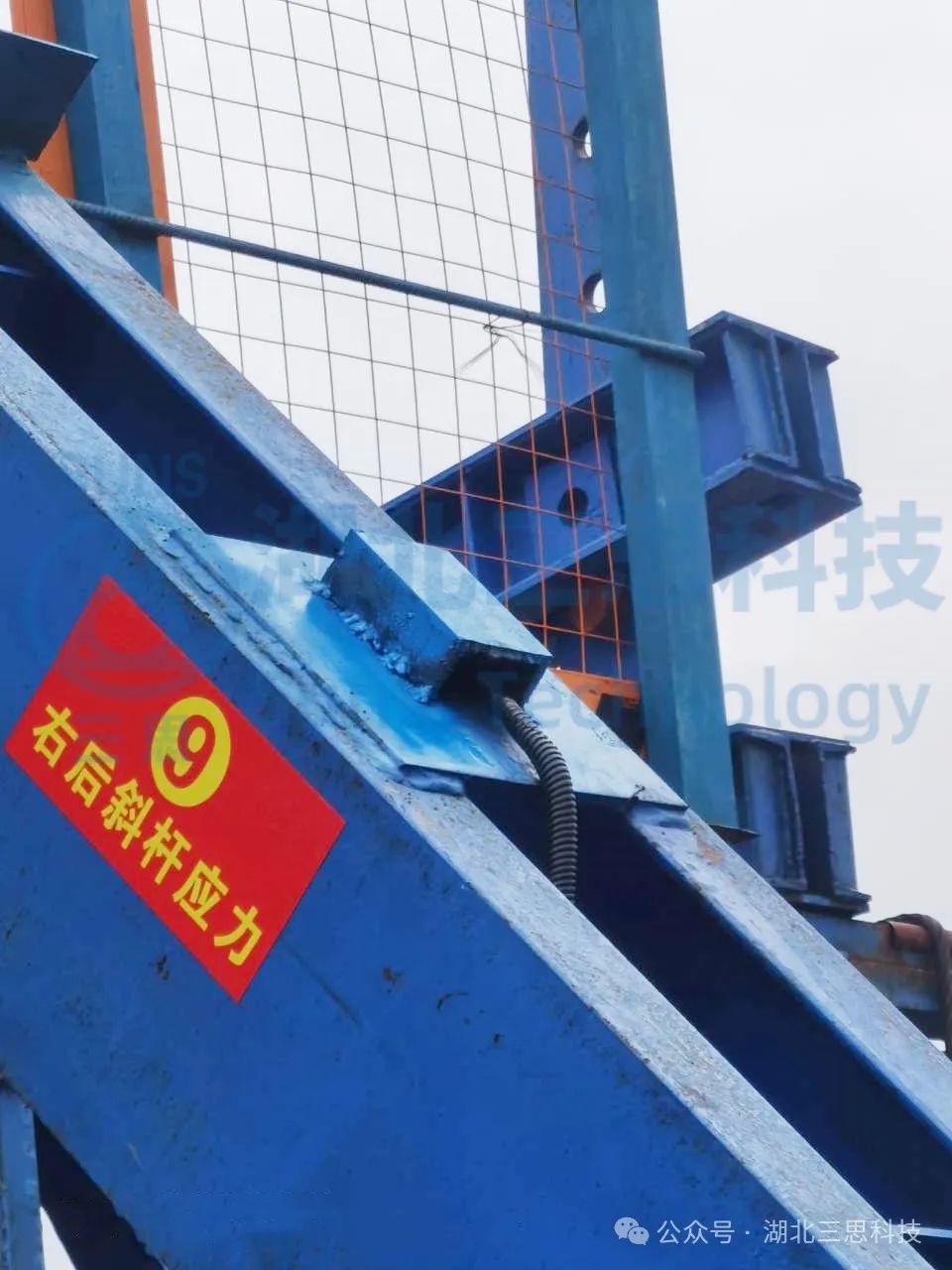

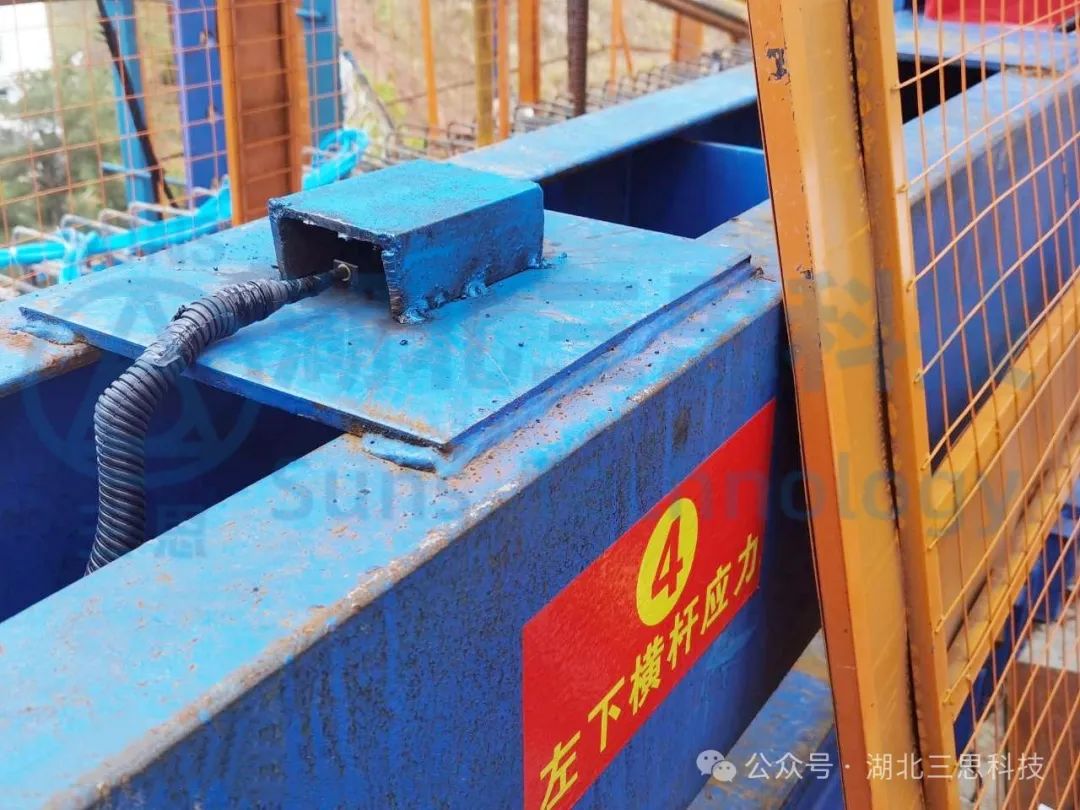

系統配備各類傳感器,對掛籃的主要應力點進行監測,了解其實際應力情況,以便與理論計算值進行比較。

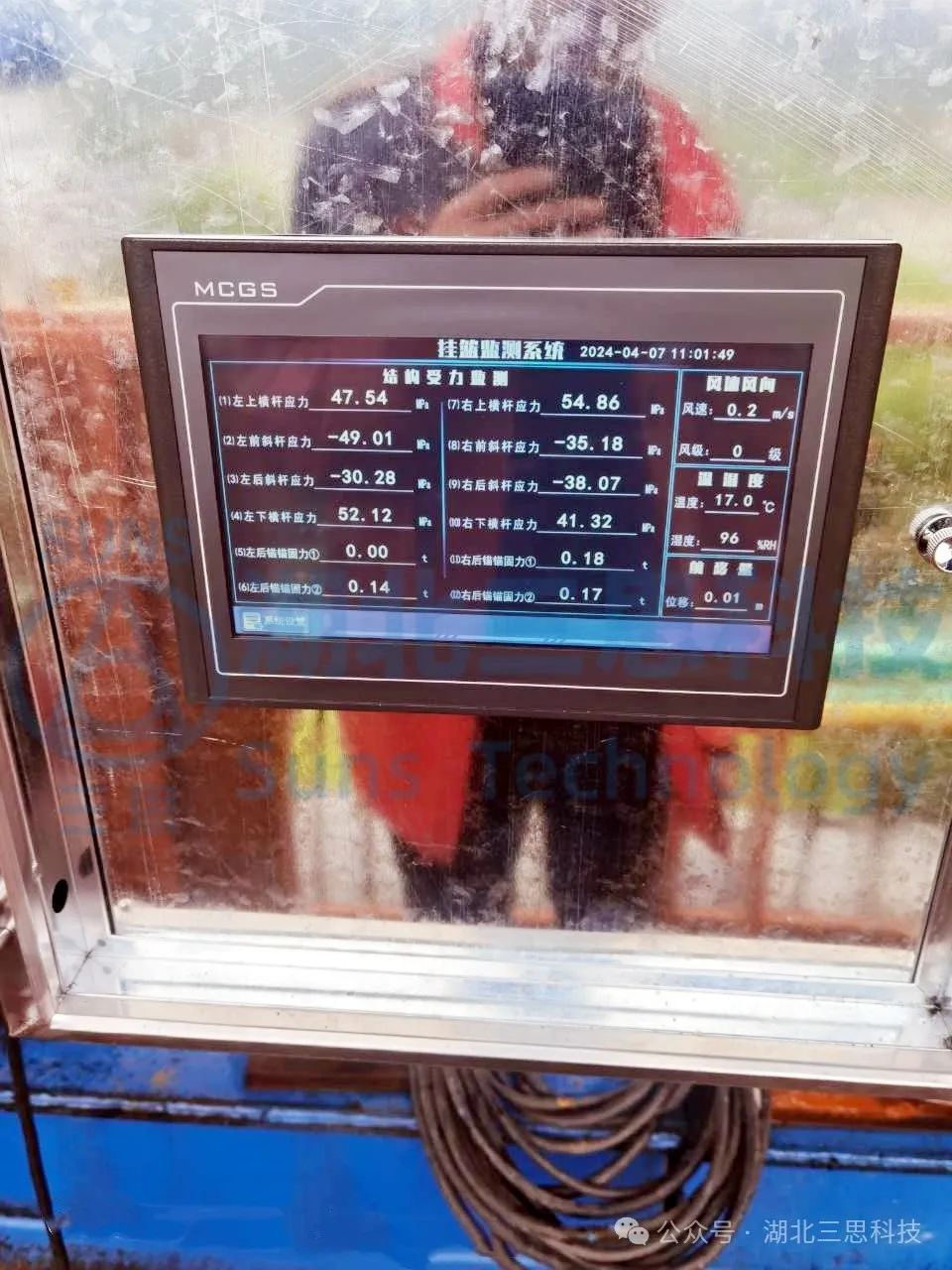

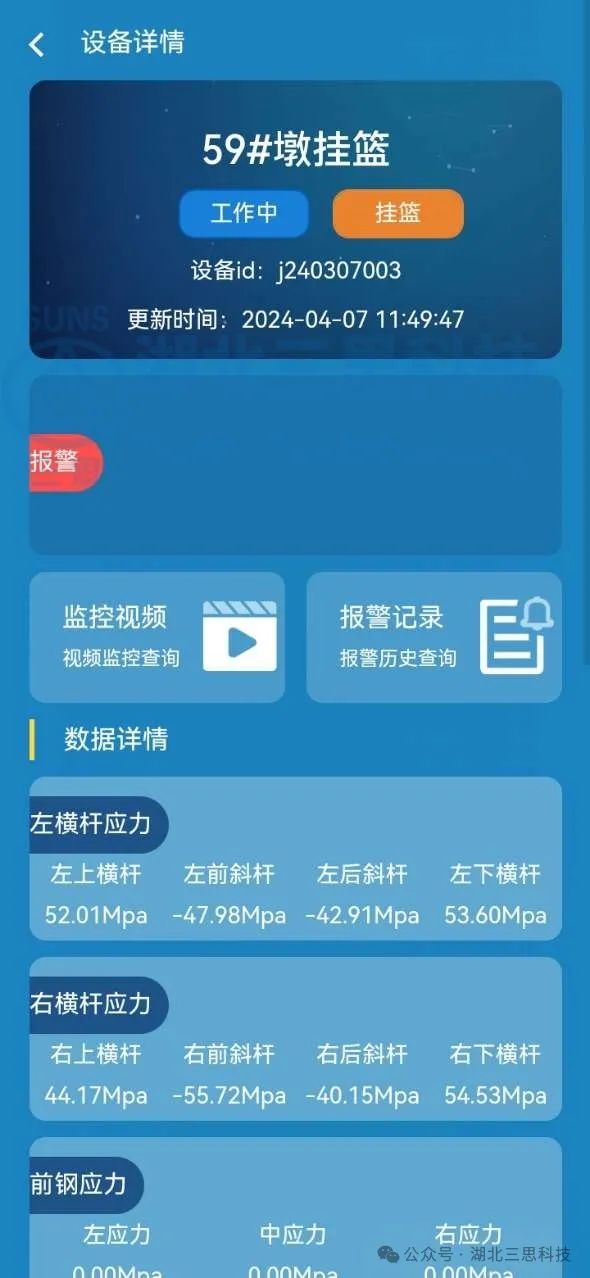

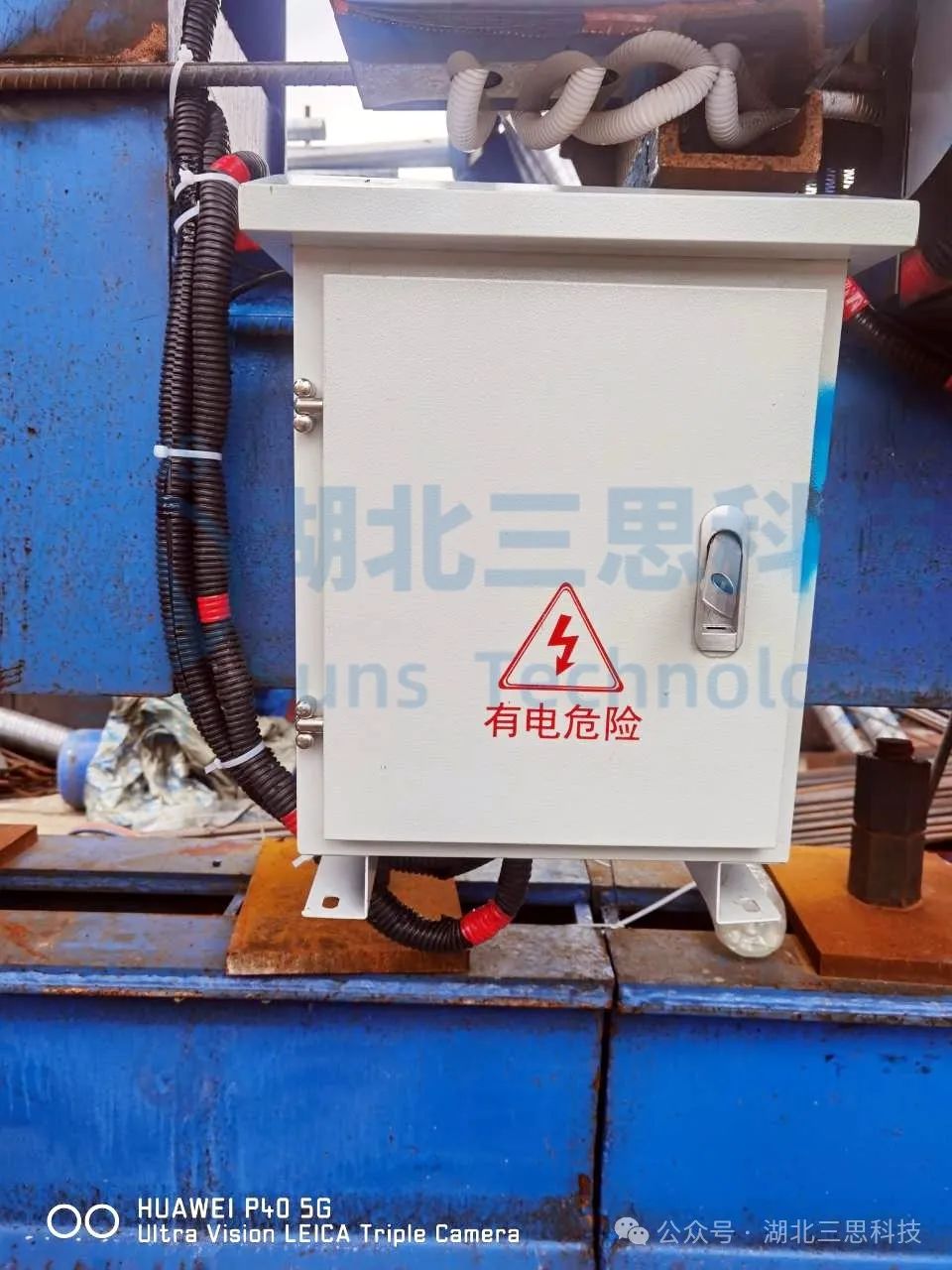

同時在應力過大時發出警報,以便采取措施,避免出現安全問題。在掛籃關鍵應力部位布置有應力傳感器,對施工中掛籃應力情況進行實時監測。所測量到的數據匯集智能數據采取終端,再通過無線方式傳輸?shù)胶笈_及終端設備,同時顯示到現場的顯示屏上或辦公室主控電腦上。
該系統具有預警、報警功能,如吊帶測應力不合理時,提前進行預警和報警,提醒相關人員調整其錨固部位螺栓,達到整體結構應力平衡。

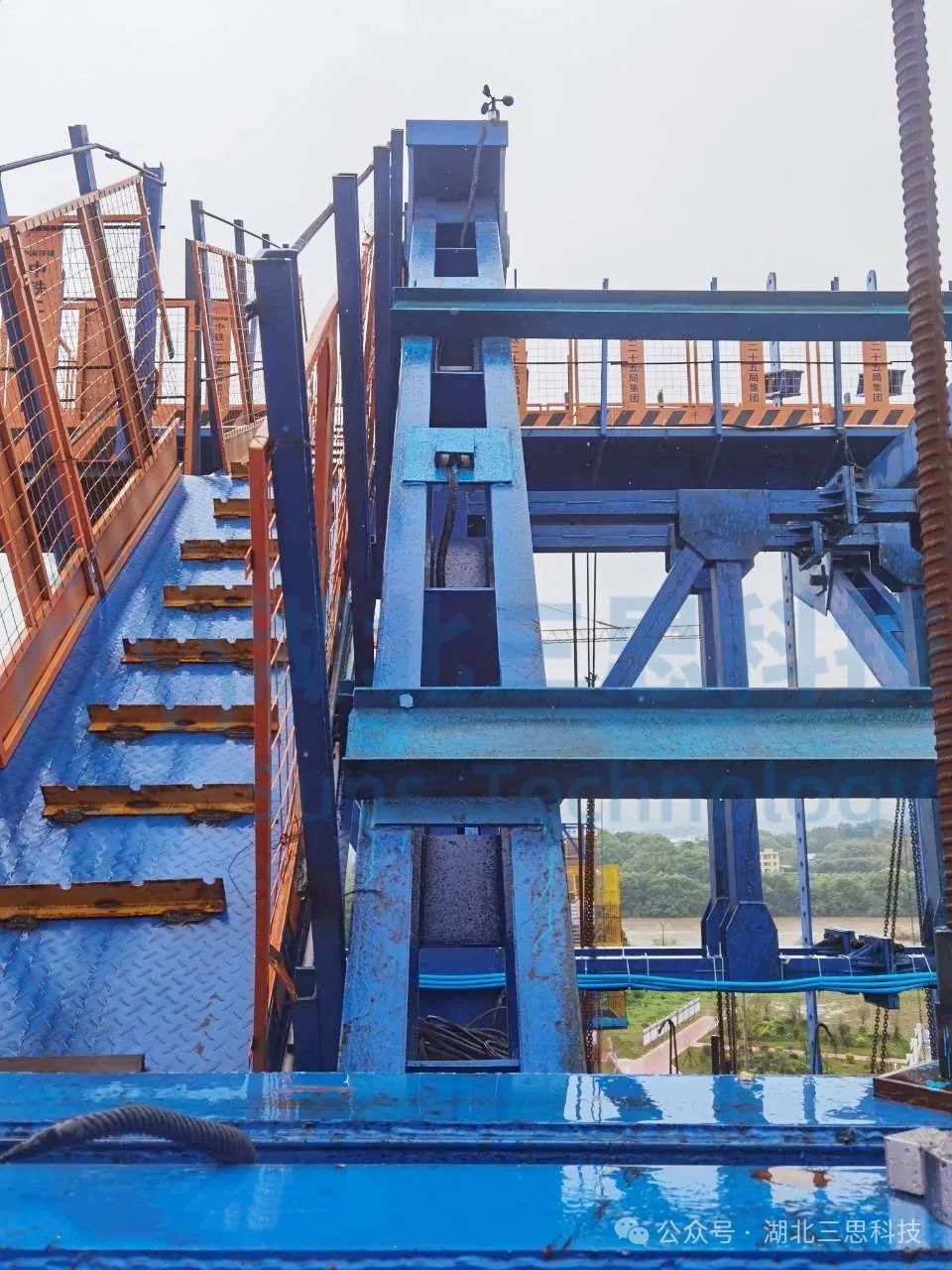

為保證掛籃施工在安全的天氣環境下進行,在掛籃施工現場安裝風速傳感器,并將現場所測的數據實時傳送給監控平臺上位機系統,在監控界面進行實時顯示。

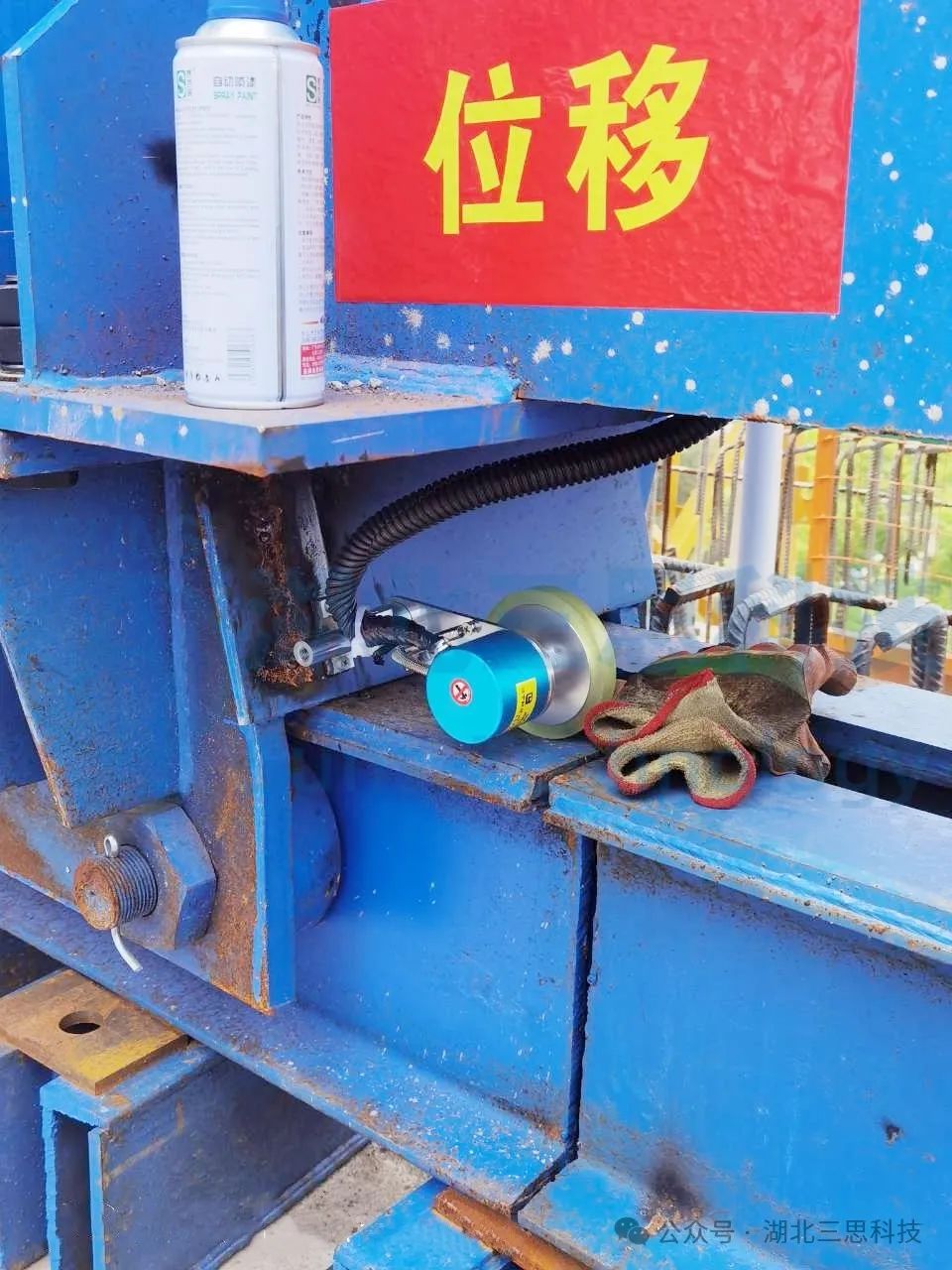

位移編碼器

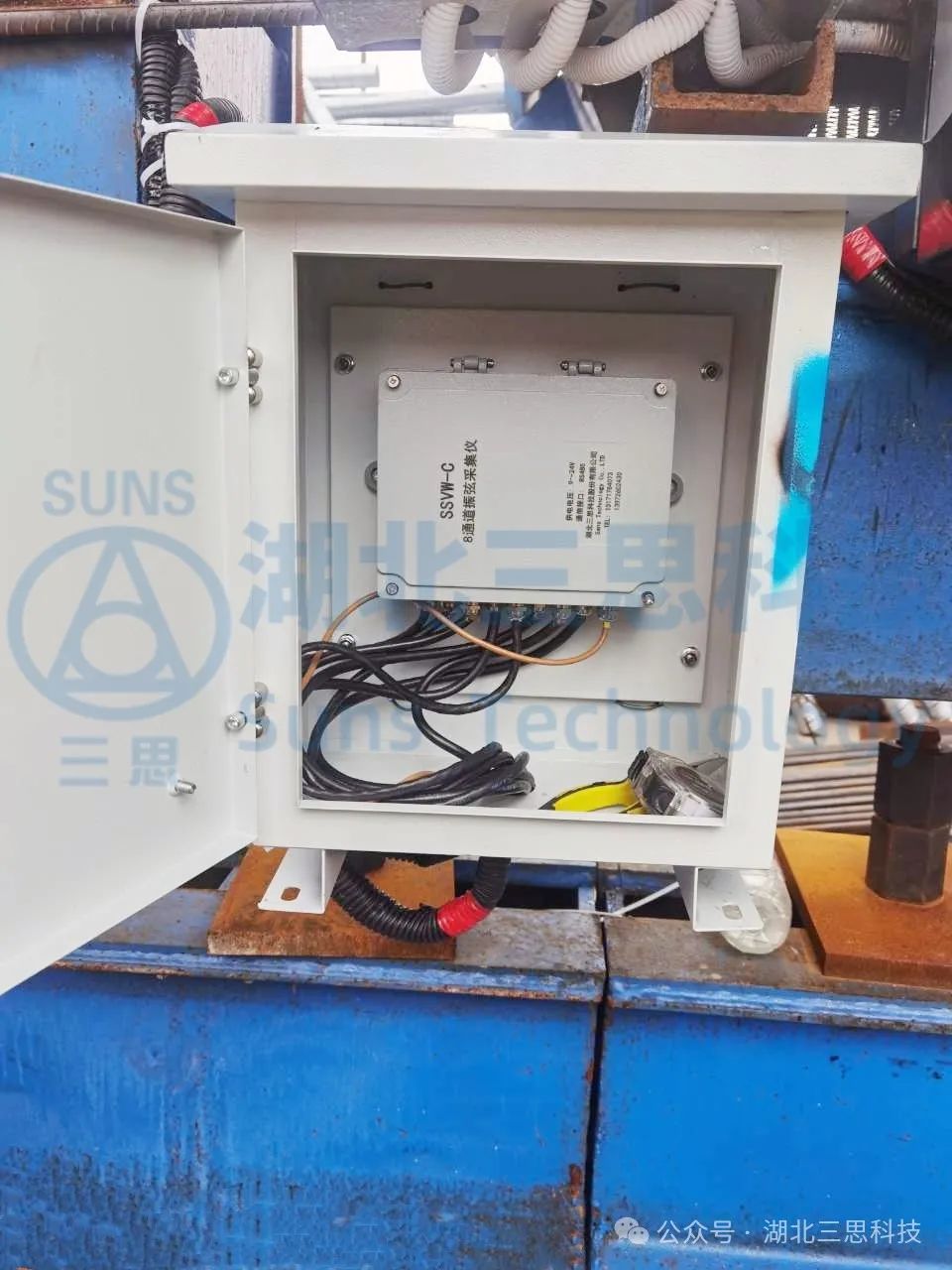

▲八通道振弦采集儀
振弦采集儀主要應用于應力與應變檢測系統中,采集各種振弦類傳感器的數據,上層采集系統通過485通信采用標準的Modbus協議即可獲取到連接在振弦采集儀中的各振弦傳感器的數據。本產品由湖北三思科技于2022年8月首次發表,并于2023年4月獲得該產品的軟件著作權。
掛籃施工安全監控管理系統特點
