  • 湖北三思科技桅桿吊安全監控系統，助力河南首條樁板式無土路基高速

    　
    桅桿吊安全監控系統



    近日，由湖北三思科技承接的河南現場桅桿吊安全監控管理系統通過工程驗收并正式交付使用。



    桅桿吊安全監控管理系統是公司專為桅桿吊開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。桅桿吊監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。



    該項目目前采用的樁板式無土路基是在河南省高速公路的首次亮相。樁板式無土路基是一種由“樁”和“板”組成的剛性鏤空新型路基施工結構，通過采用后澆形式，將預制板與橋梁樁、柱下部結構固結在一起。與傳統路基比較，樁板式結構路基剛度更大、沉降更小，且無需傳統路基施工過程中必要的放坡寬度，極大提高了土地利用率。同時，無土路基的“樁”和“板”都在標準化預制場采用裝配化、工廠化預制方法進行集中預制，這極大地縮短了工程建設周期，提高了工程質量，節約了建設成本，對積極推行工廠化生產、裝配化安裝、專業化施工具有重要意義。此外，該項目的建成將加快實現安羅高速整個走廊的貫通，形成河南省內新的南北縱向通道，減輕京港澳高速通行壓力，改善沿大別山地區的路網結構。

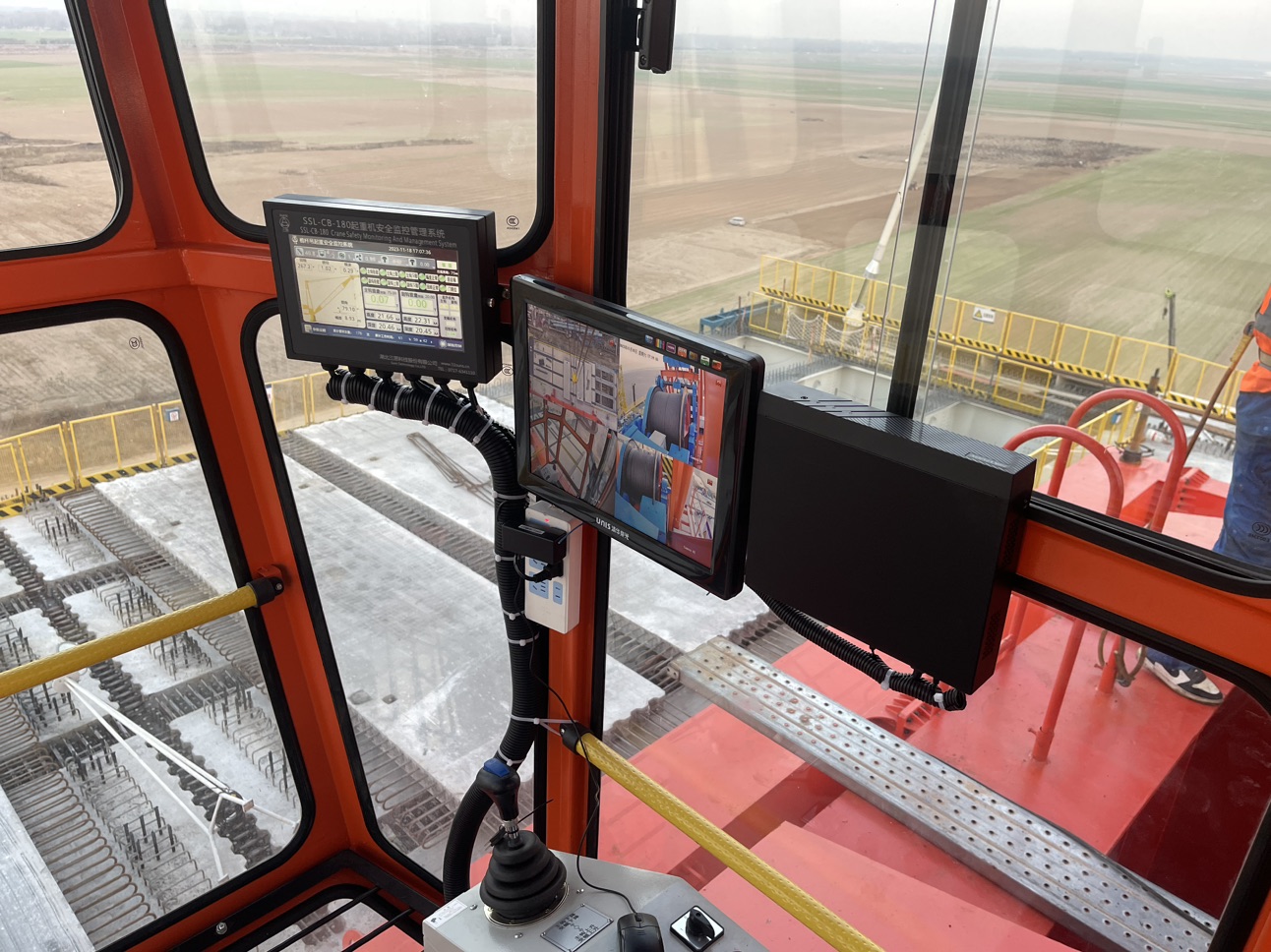

    現場安裝實拍圖



    本桅桿吊安全監控管理系統由視頻監控系統和安全監控系統組成。

    視頻監控系統監測桅桿吊的起升卷揚、變幅卷揚、吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了桅桿吊操作便捷性。
    安全監控系統監測桅桿吊的變幅數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握桅桿吊的實時運行狀況，提高了操作的安全性。

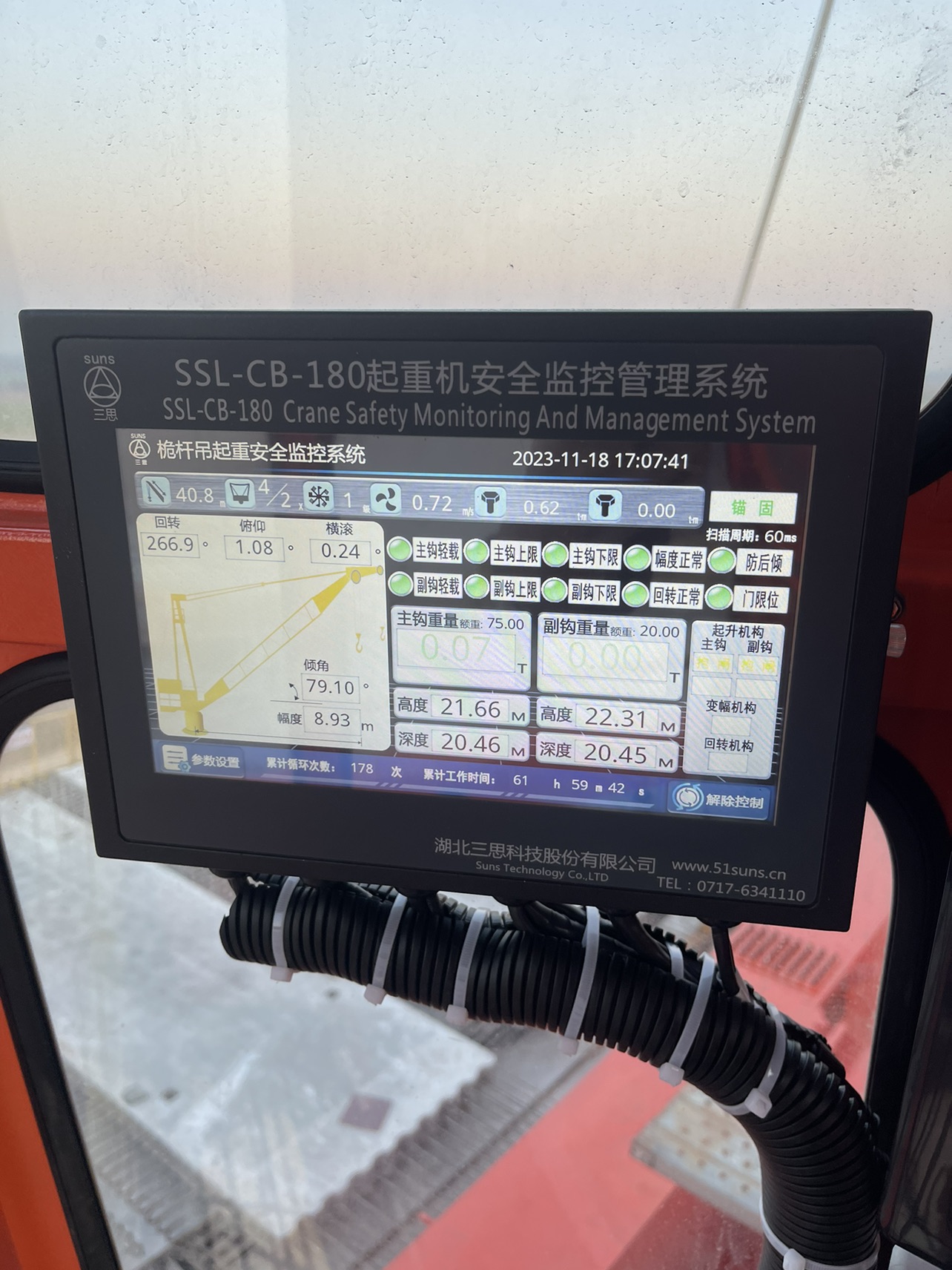

    ▲監控系統終端顯示器

    顯示屏內容包含：吊鉤高度、小車幅度、吊重、風速、力矩等方面信息，桅桿吊實時位置關系；功能包含：采集數據顯示、數據記錄，故障報警、文件管理。

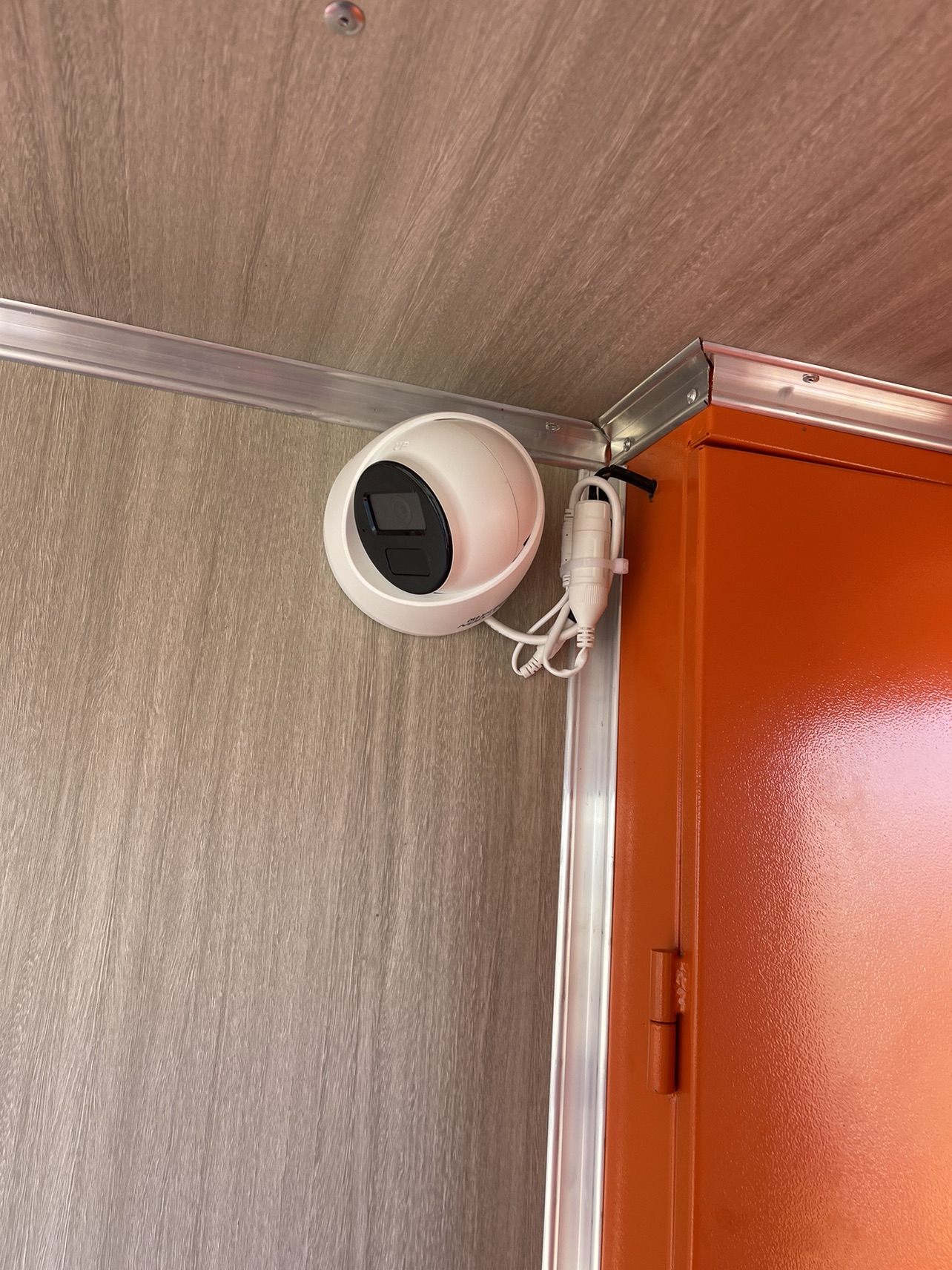

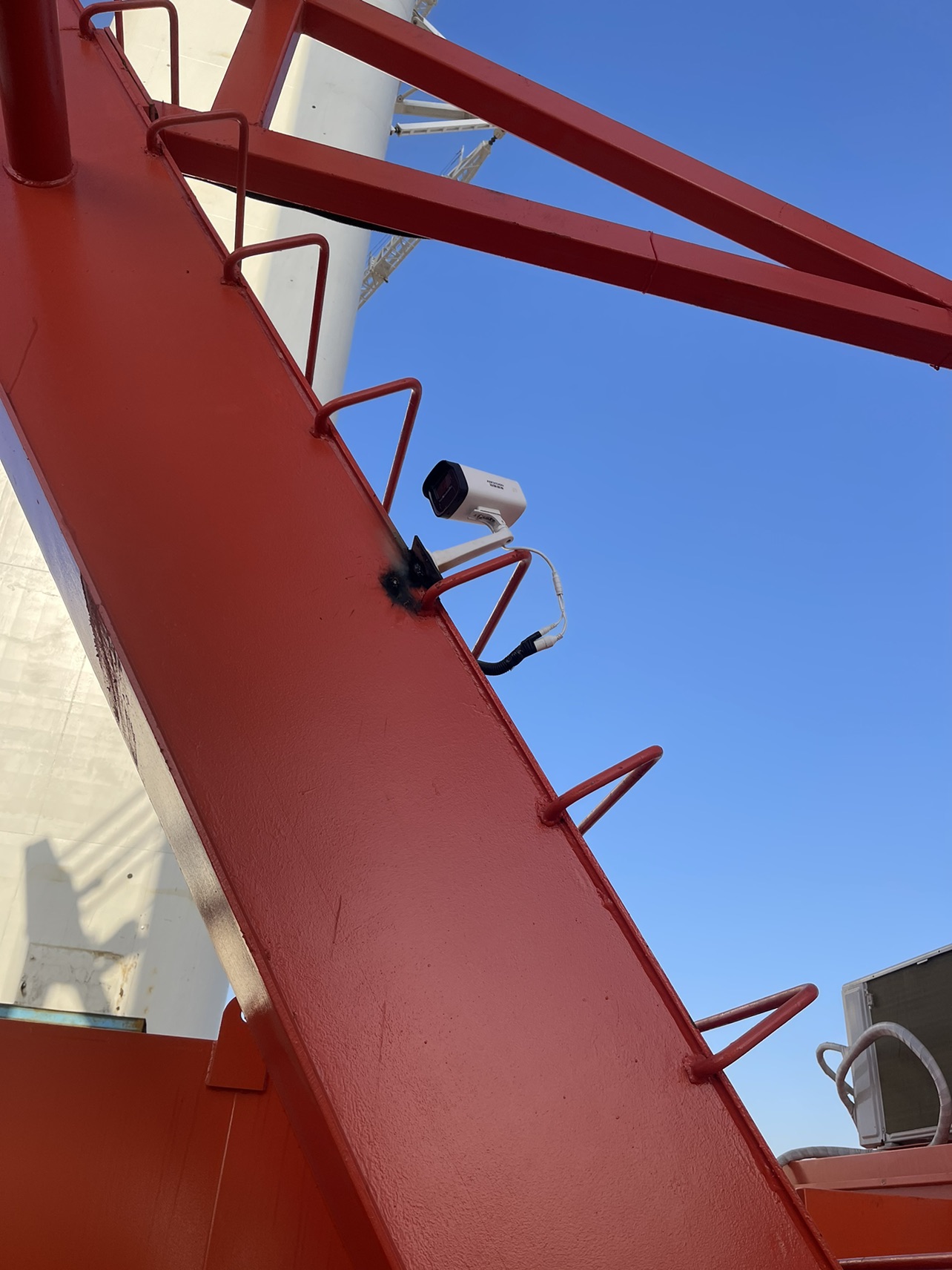

    ▲部分攝像頭安裝實拍圖

    桅桿吊起升卷揚、變幅卷揚各裝1路攝像頭，用于監控現場電機卷揚；桅桿吊桿頭裝一路球機，用于監控吊裝區域。監控設備的視頻監控顯示器放置于司機室內，可以讓駕駛員全方位掌握桅桿吊的實時運行狀況，提高了操作的安全性。

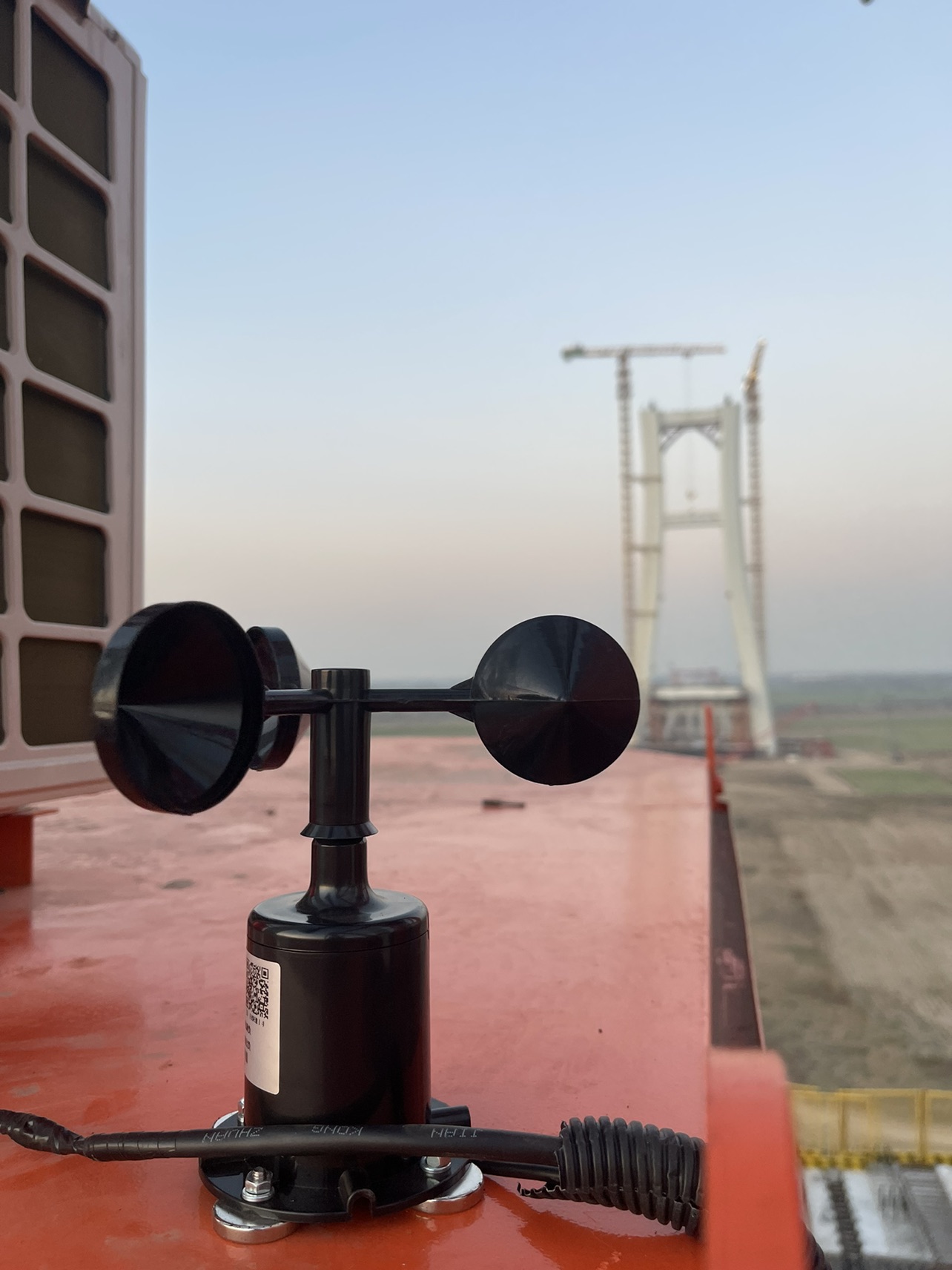

    ▲風速傳感儀安裝實拍圖

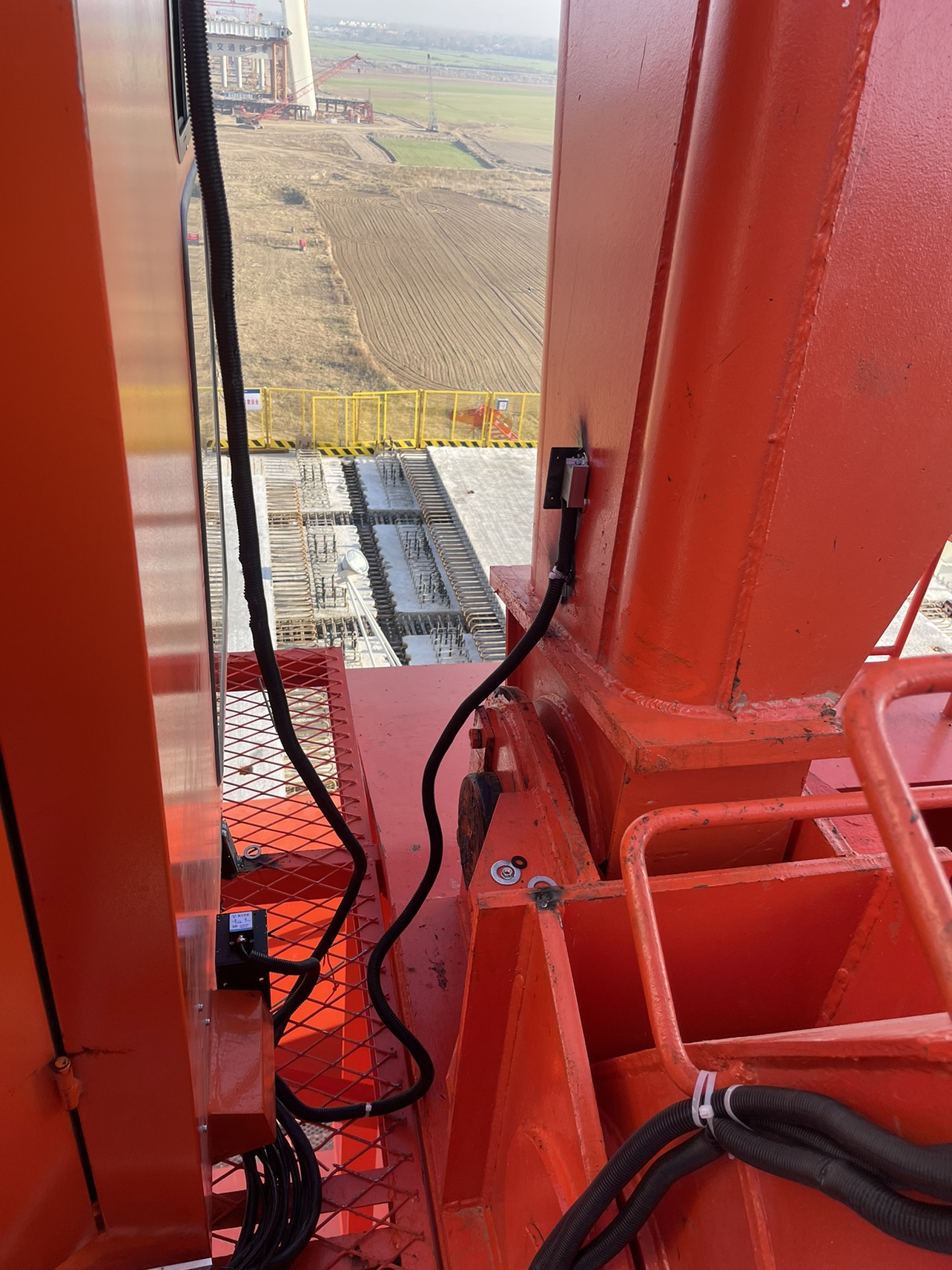

    ▲傾角傳感器安裝實拍圖



    傾角傳感器用于測量幅度的裝置，使用屏蔽線傳輸、抗電磁干擾能力強、能承受較大沖擊和震動。該儀器體積小、功耗低、一致性和穩定性較高，采用非接觸式測量方式，能實時輸出當前姿態角度，使用簡單，安裝方便。



    桅桿吊安全監控系統特點

    1、系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

    2、整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以信號采集盒為主控元件實現控制，信號發送至控制盒，實現監控。

    3、整套系統采用定制485通訊，絕不會出現通信受干擾導致數據變化的情況。

    4、結構簡單：人機界面HDMI通訊上位機，有效降低投資成本及維護成本。

    5、整套系統以信號采集盒為主控元件和機械限位保護實現控制，使整套系統可靠性高。

    6、整套系統在滿足國標要求外，還可以實現起重機健康管理。

    7、整套設備，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

    8、數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

    9、系統可內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
