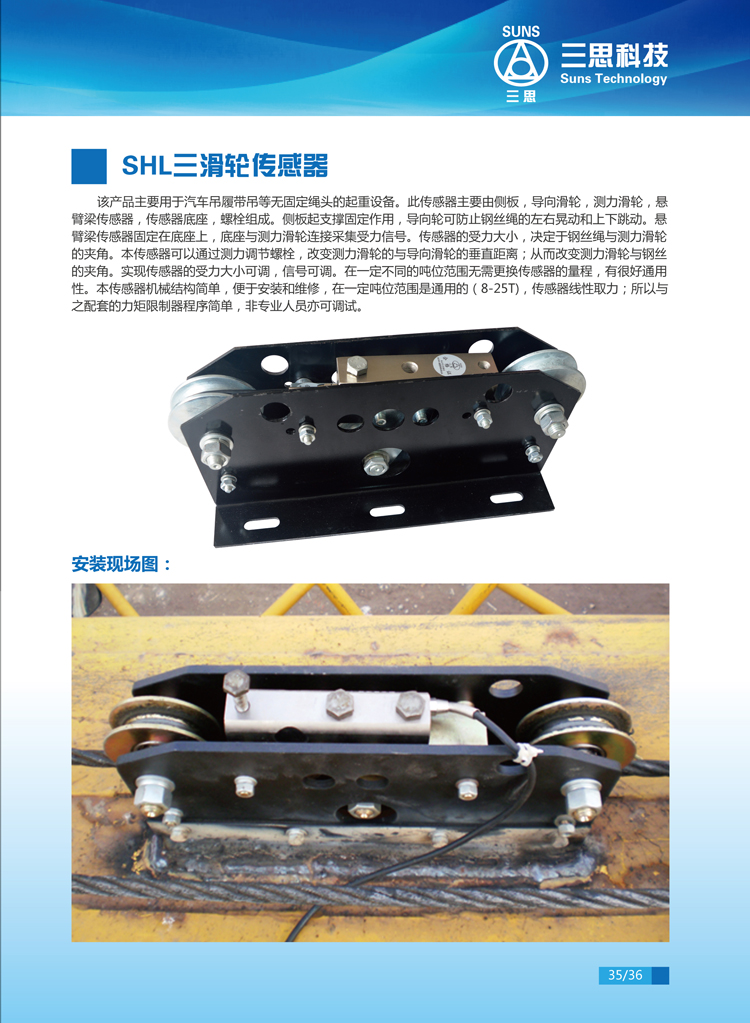

該產品主要用于汽車吊、履帶吊等無固定繩頭的起重設備。此傳感器主要由側板、導向滑輪、測力滑輪、懸臂粱傳感器、傳感器底座 ，螺栓組成。側板起支撐固定作用，導向輪可防止鋼絲繩的左右晃動和上下跳動。懸臂粱傳感器固定在底座上，底座與測力滑輪連接采集受力信號。傳感器的受力大小，決定于鋼絲繩與測力滑輪的夾角。本傳感器可以通過測力調節螺栓，改變測力滑輪的與導向滑輪的垂直距離，從而改變測力滑輪與鋼絲的夾角，實現傳感器的受力大小可調、信號可調。在一定不同的噸位范圍無需更換傳感器的量程，有很好通用性。本傳感器機械結構簡單 ，便于安裝和維修，在一定噸位范圍是通用的（8-25T），傳感器線性取力，所以與之配套的力矩限制器程序簡單，非專業人員亦可調試。
